A operação do ELEMENTRAC CS-d é fácil e conveniente e requer apenas algumas etapas. O peso típico da amostra para análise de carbono / enxofre é de cerca de 50 a 1000 mg. Isso é suficiente para detectar com segurança as concentrações de 1 ppm a 100%. Antes do processo de combustão é necessário extrair uma amostra da quantidade inicial que varia fortemente, dependendo da matriz. Normas internacionais como DIN EN ISO 14284 (Amostragem de aço e ferro) fornecem alguma orientação.

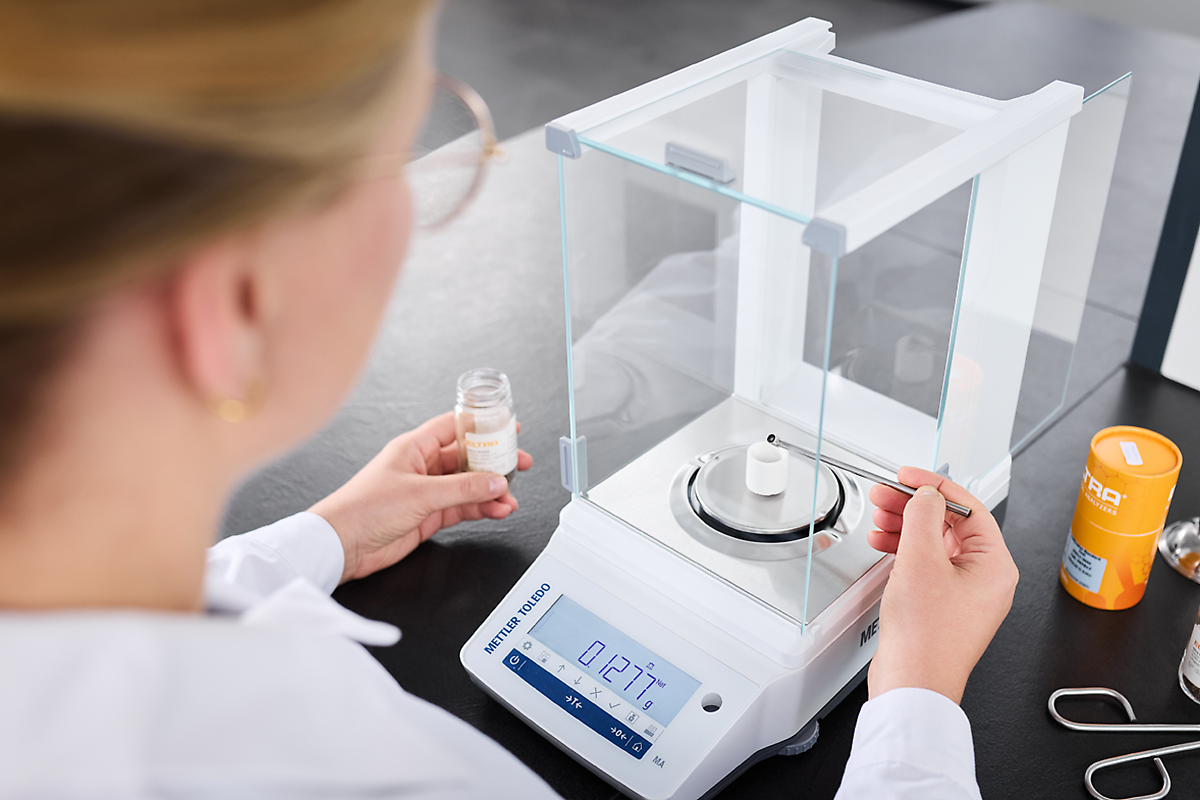

Volumes de amostra de 50 mg a 1000 mg são típicos para análise C/S. A amostra é pesada em um cadinho de cerâmica e aceleradores como tungstênio são adicionados. A geometria da amostra (por exemplo, fio, pó, pino, etc.) não é essencial para uma análise confiável.

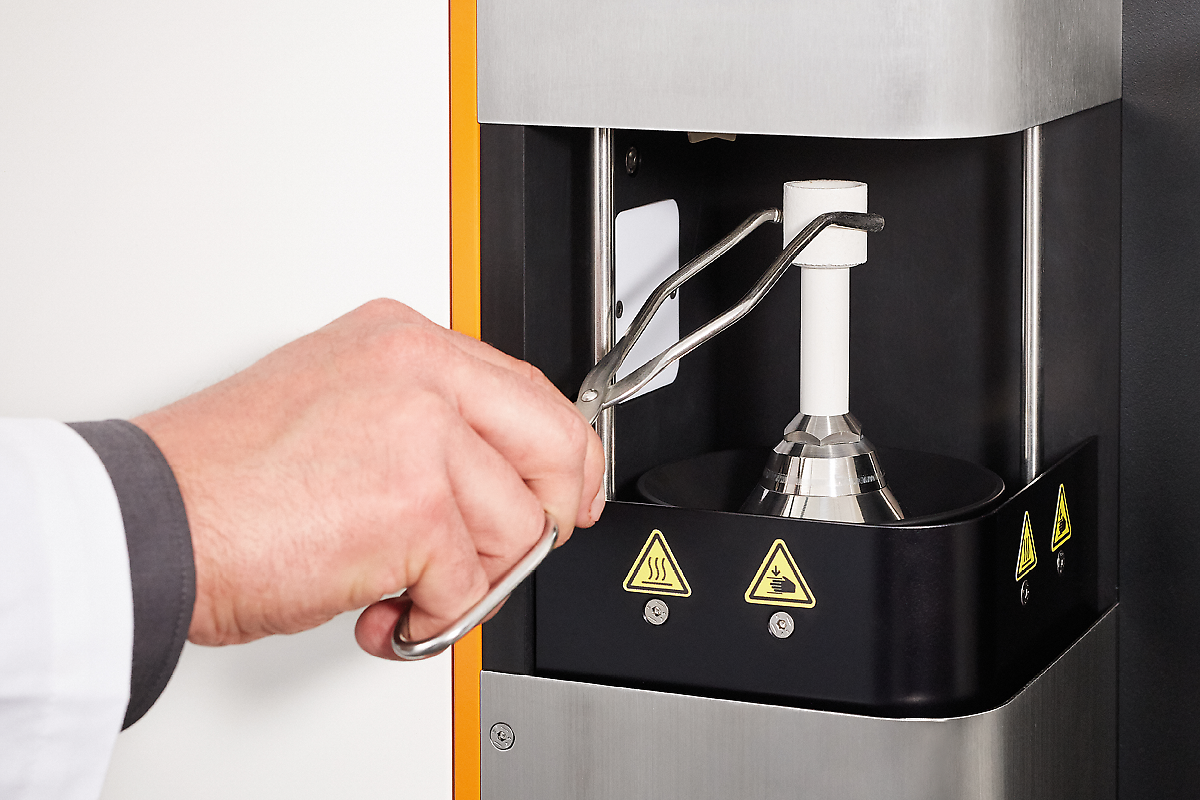

O cadinho de cerâmica é então colocado no pedestal do CS-d e a análise é iniciada através do software ELEMENTS. O software controla todas as etapas subsequentes, como combustão e avaliação.
45-60 segundos após o início da análise, as concentrações medidas de carbono e enxofre estão disponíveis para exportação como um relatório ou via LIMS.
Volumes de amostra de 50 mg a 500 mg são típicos para análise C / S em um forno de resistência. A amostra é aplicada diretamente a um barco. Os aceleradores geralmente não são necessários.
A amostra é colocada na frente do forno e a medição é iniciada no software. Um LED verde sinaliza quando a amostra pode ser introduzida no forno. Durante a combustão, o software ELEMENTS registra continuamente os valores de medição.
60 a 240 segundos após o início da análise, as concentrações medidas de carbono e enxofre estão disponíveis para exportação como um relatório ou via LIMS.
O ELEMENTRAC CS-d está disponível como um analisador de elemento único para carbono ou enxofre apenas, ou em uma configuração para medição simultânea de carbono e enxofre. Ele usa até quatro células IR para essa finalidade, que podem ser adaptadas às necessidades individuais. Conforme o comprimento da cubeta aumenta, também aumenta a sensibilidade para baixas concentrações (por exemplo, 10 ppm). Células mais curtas ainda podem medir amostras com níveis baixos na faixa de ppm, mas o desvio padrão dos valores medidos aumenta significativamente. Para a medição ideal de baixas e altas concentrações, é recomendado usar duas células IR por elemento. A mais recente tecnologia de detector permite uma ampla faixa de medição para carbono e enxofre, desde a faixa de ppm até 100% em fornos de indução e resistência. Além disso, as cubetas de ouro instaladas como padrão oferecem maior confiabilidade para a análise elementar de amostras contendo halogênios.
Uma opção especial para o ELEMENTRAC CS-d é uma armadilha de halogênio para ligar com segurança até mesmo concentrações de halogênio muito altas. O analisador de carbono / enxofre também pode ser fornecido em uma configuração especial para a análise de cimento.
Células de infravermelho com faixa de medição flexível
O ELEMENTRAC CS-d oferece soluções inteligentes como recursos padrão para fornecer medições precisas e confiáveis das concentrações de carbono e enxofre também em amostras complexas:
Gerenciamento Inteligente de Lance
Devido às altas temperaturas no forno de indução de> 2000 °C e ao alto fluxo de oxigênio de 180 L / hora, amostras sólidas de todos os tipos são completamente decompostas, permitindo a determinação do teor de C / S com o auxílio de células de medição infravermelho. Aqui, a combustão completa garante resultados de medição confiáveis.
Como as amostras de pó podem espirrar para fora do cadinho, o que pode levar a resultados abaixo do valor real, o CS-d apresenta uma lançamento de oxigênio inteligente e sistema de gerenciamento de combustão para garantir a combustão completa sem perda de amostra.
Para isso, o fluxo de oxigênio a dosar pode ser aplicado por meio de um lançamento ou da câmara para evitar o sopro da amostra e permitir a combustão controlada. A função de rampa do forno de indução permite um processo de combustão suave por aumento gradual de potência.
Porta de amostra no forno de resistência (redução do valor de branco)
O ELEMENTRAC CS-d fornece análises precisas e confiáveis de amostras com baixo teor de carbono no forno de resistência. Graças à geometria otimizada da porta de amostra com diâmetro reduzido e descarga de oxigênio na entrada da amostra, o valor branco de CO2 da atmosfera é drasticamente reduzido quando a amostra é introduzida, o que permite resultados confiáveis na faixa de medição baixa.
Além dos recursos integrados do ELEMENTRAC CS-d, outras opções estão disponíveis para aumentar a eficiência da medição de carbono / enxofre.

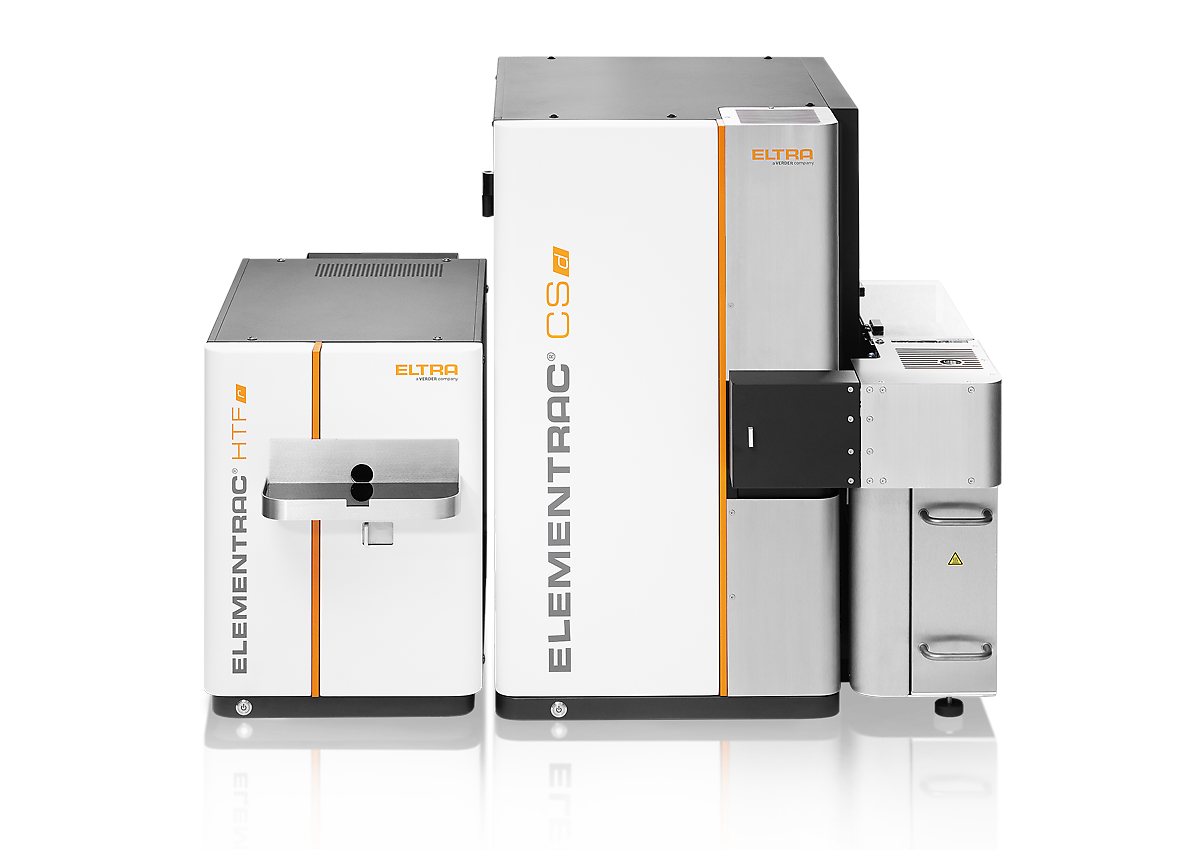

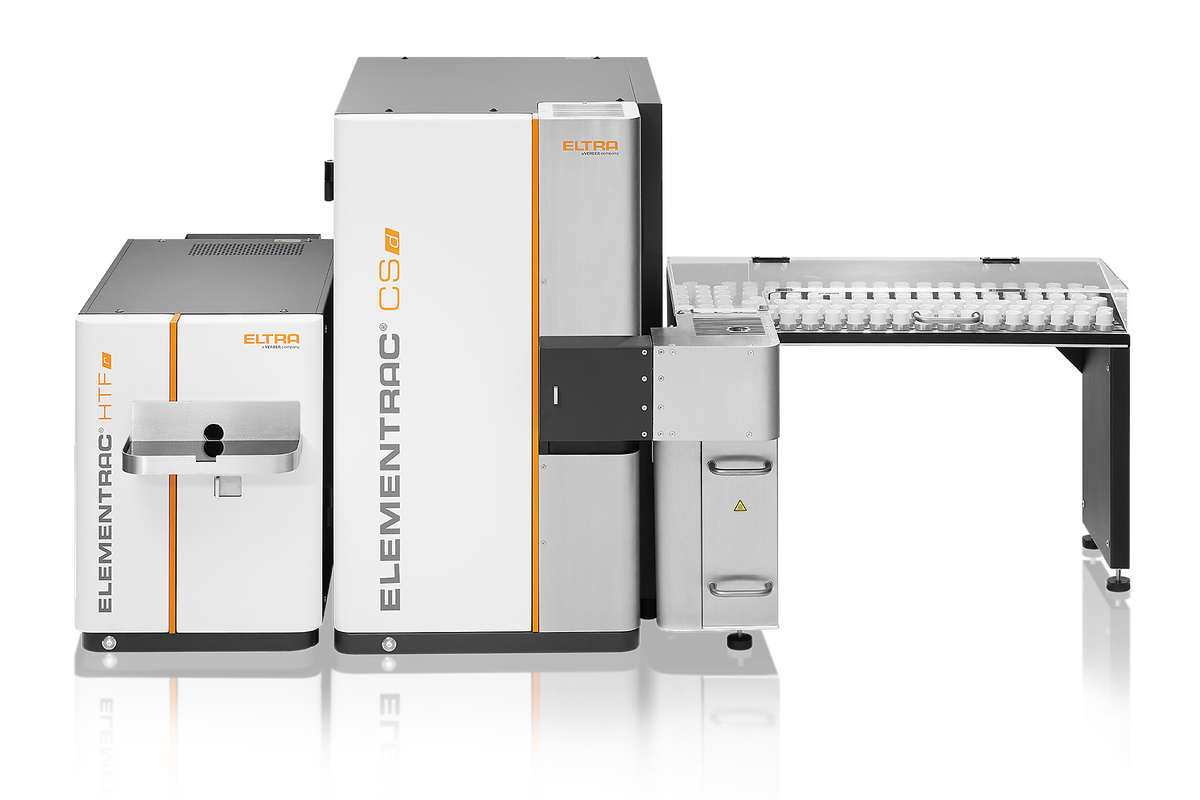

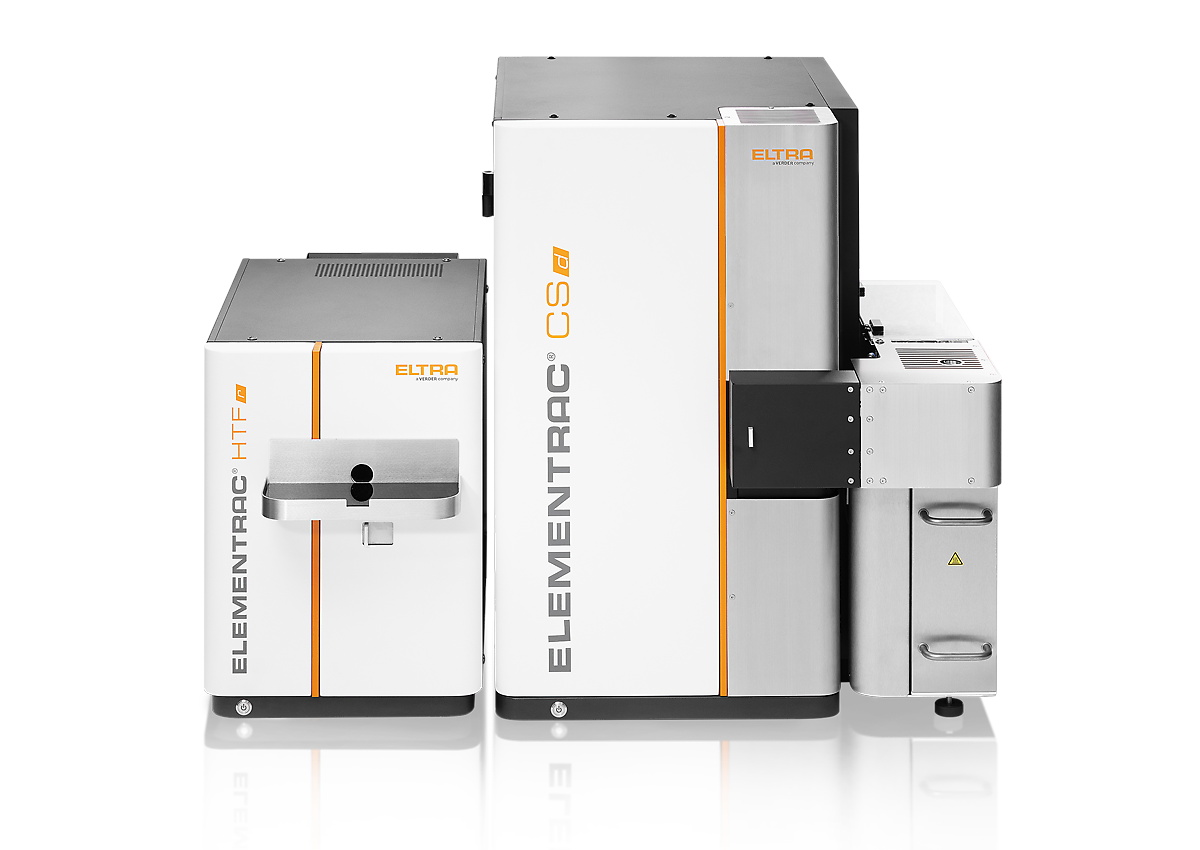

O forno de indução do ELEMENTRAC CS-d pode ser equipado com um carregador de amostra automático opcional. O módulo padrão oferece 36 posições de cadinho, o modelo XL possui até 130 posições. É o maior carregador automático disponível no mercado para este tipo de aplicação.

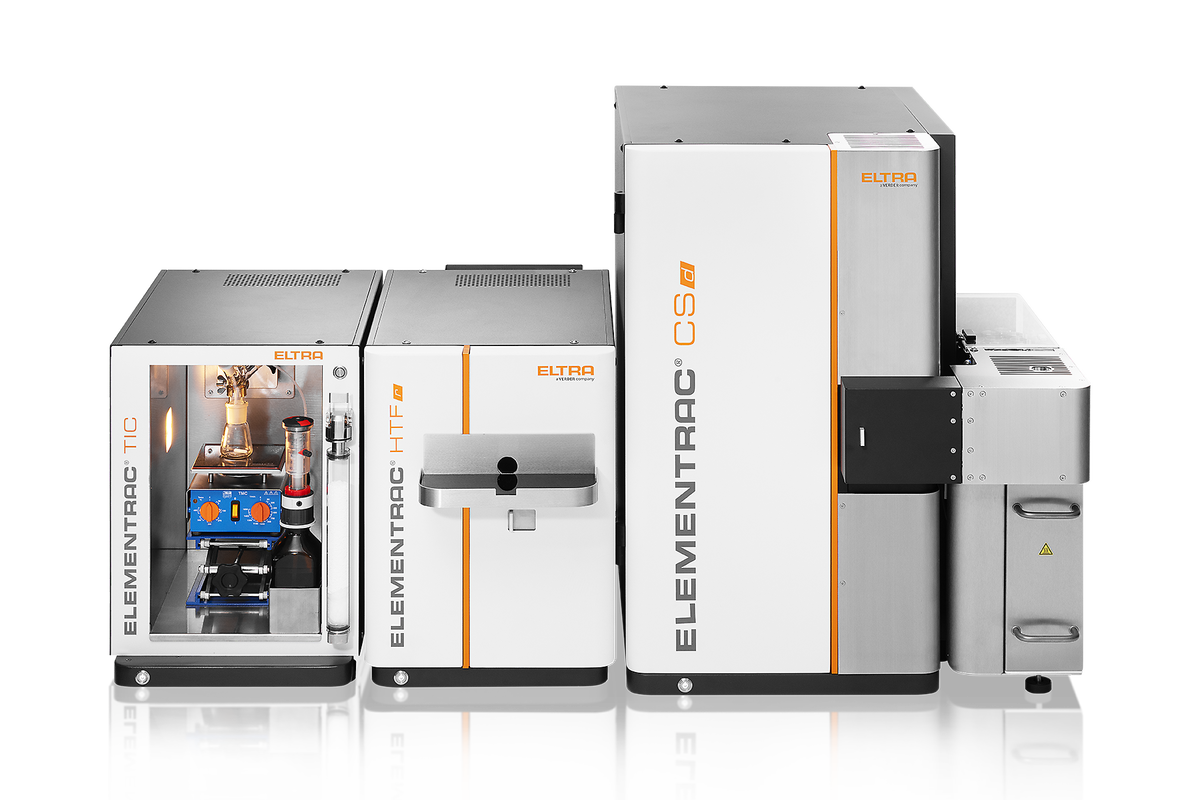

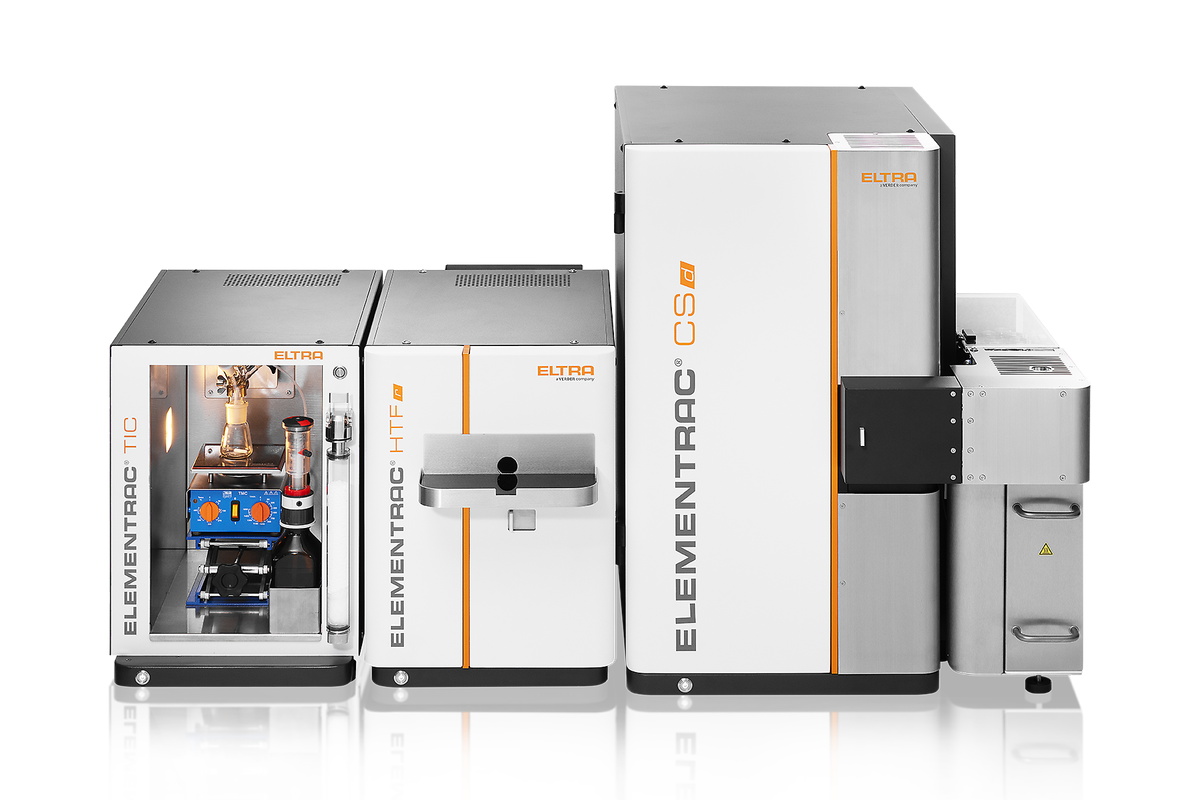

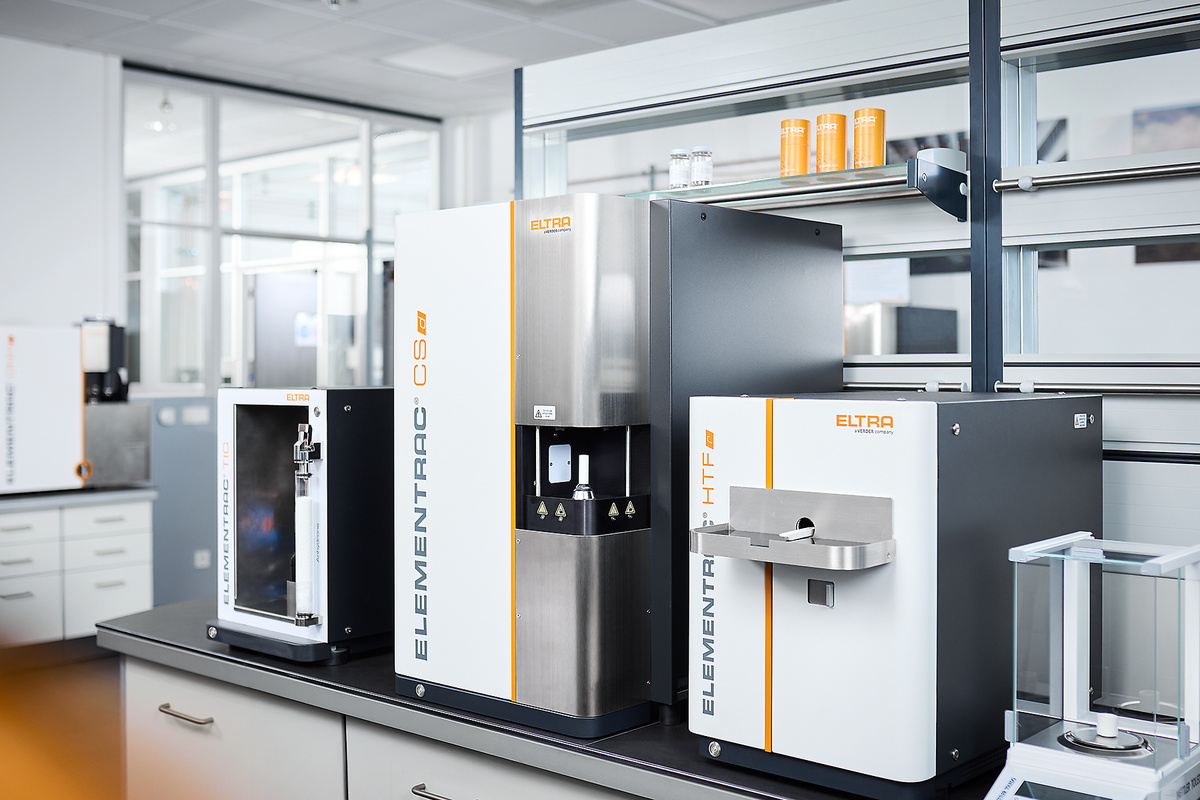

O carbono pode ser determinado como carbono total (TC) ou em frações, i. e. carbono orgânico total (TOC) ou carbono inorgânico total (TIC). Quando combinado com o CS-d, o módulo TIC da ELTRA mede o conteúdo de TIC (por exemplo, cal) por acidificação em produtos como solo ou materiais de construção.
Todos os analisadores ELTRA integram-se perfeitamente à plataforma IoT da Verder Scientific, proporcionando funcionalidades aprimoradas, conectividade sem emendas e benefícios adicionais:
Experimente hoje o poder da plataforma IoT da Verder Scientific e desbloqueie todo o potencial dos seus analisadores ELTRA!
O software ELEMENTS, baseado em Windows e de fácil leitura, constitui o comando central e todos os analisadores elementares ELTRA ELEMENTRAC.
A janela central so software ELEMENTS (Análise e resultados) oferece acesso direto a todas as funções essenciais do trabalho rotineiro. A partir dela podem-se agrupar e exportar amostras medidas e também registrar e medir novas amostras. Além disso, é possível acessar via mouse ou teclado diversas funções subordinadas, como ajustes de medição, calibragem, diagnóstico e status.
ligas , cinzas , carbonetos, ferro fundido , cimento , cerâmica , coal, coque , cobre, vidro , gesso , ferro, calcário , metais, minerais , óleo, minérios , partes de plantas, metais refratários, borracha , areia , solo, aço, titânio , tabaco, ...
coal
minérios
aço
| Elementos | carbono, enxofre |
| Tipo de amostra | inorgânico, orgânico |
| Alinhamento do forno | horizontal (forno de resistência) e vertical (forno de indução) |
| Suporte de amostra | barquinhas / cadinhos de cerâmica |
| Campo de aplicação | Medicina / Farmácia, agricultura, aço / metalurgia, carvão / usina elétrica, engenharia / eletrônica, geologia / mineração, materiais de construção, meio ambiente / reciclagem, química / plásticos, vidro / cerâmica |
| Fornos | Forno a indução, temperaturas acima de 2.000°C Forno a resistência (tubo cerâmico), regulável até 1.550°C (em estágios de 1°C) |
| Princípio de medição | Estado sólido com absorção no infravermelho |
| Quantidade de células de IR | 1 - 4 |
| Material via IR | Ouro |
| tempo de análise típico | Forno a indução 40 - 50 s forno a resistência 60 - 120 s |
| Produtos químicos necessários | dióxido de silício platinado (alternativa: óxido de cobre), hidróxido de sódio, perclorato de magnésio |
| Gases requeridos | Ar comprimido (4 - 6 bar / 60 - 90 psi) oxigênio 99,5% (2 - 4 bar / 30 - 60 psi) |
| alimentação elétrica do forno a indução | 230 V, 50/60 Hz, fusível de 16 A |
| alimentação elétrica do forno a resistência | 230 V, 50/60 Hz, fusível de 20 A |
| Dimensões (L x A x P) | 89 x 84 x 79 cm |
| Peso | ~ 200 kg |

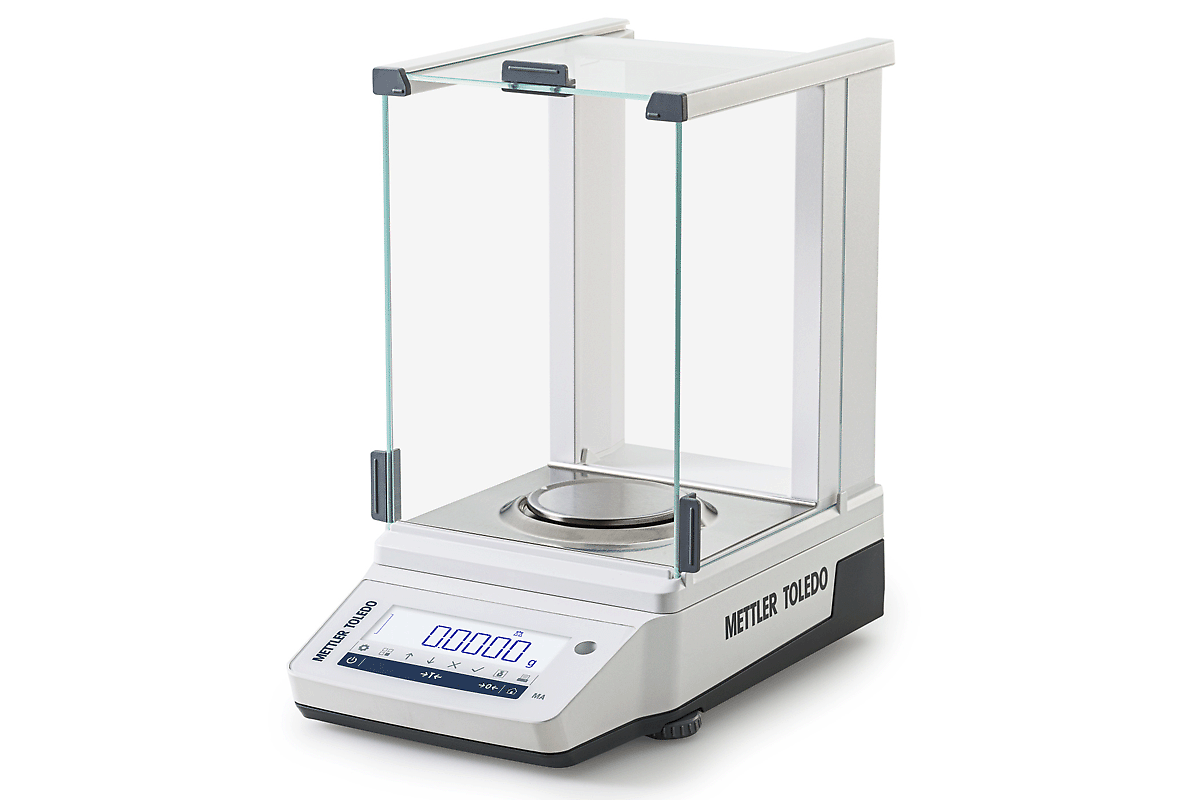

| acessórios necessários | PC, monitor, balança (resolução 0.0001g) |
| Acessórios opcionais | Autoloader for 36 crucibles, armadilha de halogêneo, autoloader for 130 crucibles, forno de pré-aquecimento HTF-540, purificação do gás de transporte |
