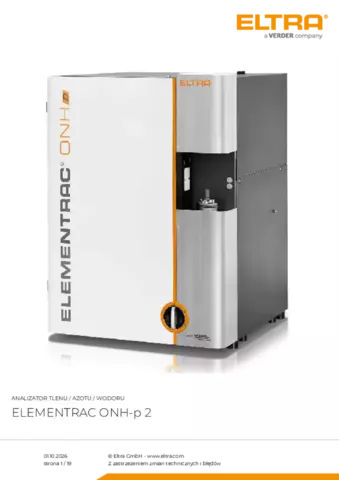

Analizator tlenu / azotu / wodoru ELEMENTRAC ONH‑p 2

Nowy ELEMENTRAC ONH-p 2 to wydajny i wytrzymały analizator do pomiaru stężenia tlenu, azotu i wodoru w materiałach nieorganicznych, takich jak stal, żelazo, miedź czy ceramika. Bardzo czułe detektory NDIR i detektory przewodnictwa cieplnego niezawodnie wykrywają stężenia pierwiastków od niskich ppm do wysokich wartości procentowych.

Innowacyjny system podajnika próbek z pulsacyjnym płukaniem komory i pionowym zrzutem, pozwala na przyjazną dla użytkownika i wygodną analizę próbek w kształcie pręta, granulatu lub proszku o naważce do 2 gramów.
ELEMENTRAC ONH-p 2 spełnia lub przewyższa wymagania wszystkich istotnych norm międzynarodowych, takich jak ASTM E 1019 lub DIN EN 3976.

Kliknij by obejrzeć film

Wideo produktu

Analizator tlenu / azotu / wodoru ELEMENTRAC ONH-p 2

Niskie zużycie gazu i wysoka czułość dzięki zamkniętemu systemowi gazowemu
Łatwa aplikacja pinów, proszków i granulatów
Możliwość zastosowania niedrogiego argonu jako gazu nośnego
Krótki czas analizy
Wydajny piec impulsowy o mocy 8,5 kW
Autocleaner jako opcja
Wiarygodna analiza ONH próbek nieorganicznych takich jak stal, metale nieżelazne, ceramika, żużle, rudy, itp.

Analizator tlenu / azotu / wodoru ELEMENTRAC ONH-p 2 Praca i proces analizy

Krok 1: Wprowadzanie próbki do programu ELEMENTS

Kod próbki jest wprowadzany do programu, naważka jest przesyłana automatycznie (zobacz krok 2).

Krok 2: Ważenie i wprowadzanie próbki do podajnika

ELEMENTRAC ONH-p 2 analizuje bezpiecznie i precyzyjnie naważki od kilku mg do 2 gramów. Próbki w kształcie prętów lub granulek mogą być umieszczane bezpośrednio. Do analizy proszków zalecana jest kapsułka, która nie musi być szczelnie zamknięta.

Krok 3: Analiza

Następnie pusty tygiel grafitowy umieszczany jest na dolnej elektrodzie i uruchamiana jest analiza za pomocą programu ELEMENTS. Oprogramowanie kontroluje wszystkie kolejne etapy procesu.

Krok 4: Wyniki i eksport danych

120-180 sekund po rozpoczęciu analizy, zmierzone stężenia pierwiastków są dostępne do eksportu jako raport lub poprzez LIMS.

Analizator tlenu / azotu / wodoru ELEMENTRAC ONH-p 2 Konfiguracje

Analizator ELEMENTRAC ONH-p 2 jest dostępny jako analizator jednoelementowy do pomiaru tlenu, azotu lub wodoru, lub w konfiguracji wieloelementowej do pomiaru ON, OH, NH lub ONH. Podczas gdy tlen jest oznaczany jako CO₂ w maksymalnie dwóch komórkach podczerwieni, azot i wodór są wykrywane w postaci pierwiastkowej w komórce przewodnictwa cieplnego. Analizator ELEMENTRAC ONH-p 2 pracuje w trybie ON z helem jako gazem nośnym (opcjonalnie argonem) oraz w trybie OH z azotem jako gazem nośnym, aby najlepiej wykorzystać czułe ogniwo przewodnictwa cieplnego.

Kuwety pomiarowe o różnej długości

Czujnik przewodności cieplnej o wysokiej czułości

Analizator tlenu / azotu / wodoru ELEMENTRAC ONH-p 2 Zintegrowane standardowe rozwiązania

Chemikalia i filtry wymagane do pracy analizatora ELEMENTRAC ONH-p 2 są wygodnie rozmieszczone na przednim panelu i mogą być ukryte za zdejmowanymi drzwiczkami podczas rutynowej pracy. Takie rozmieszczenie znacznie skraca czas potrzebny na konserwację i zwiększa łatwość obsługi. Ponadto, innowacyjne detale znacznie poprawiają powtarzalność pomiarów.

Innowacyjny podajnik próbek i pulsacyjne płukanie komory

Nowy podajnik próbek w analizatorze ONH-p 2 zapewnia komfortową obsługę i powtarzalne wartości pomiarowe. Próbki o różnym kształcie, takie jak bryły, granulki lub proszek w kapsułkach, mogą mieć masę do 2000 mg i są szybko uwalniane z otaczającej je atmosfery za pomocą pulsacyjnego przepłukiwania gazem nośnym w podajniku. Następnie spadają pionowo do wstępnie ogrzanego tygla grafitowego w celu analizy.

Odporność na zapylenie
Brak wymogu zamykania kapsułek
Bezpośrednia aplikacja do 2000 mg granulatu
Niskie zużycie i nakłady na konserwację

Innowacyjny podajnik próbek i pulsacyjne płukanie komory

Mocny katalizator

Podczas analizy pierwiastkowej w tyglu grafitowym powstaje tlenek węgla (CO), który w katalizatorze jest przekształcany w dwutlenek węgla (CO₂), a następnie wykrywany w komórkach IR. Łatwy w utrzymaniu katalizator z wypełnieniem z tlenku miedzi zapewnia całkowite utlenienie, a tym samym wiarygodną analizę tlenową nawet trudnych materiałów, takich jak tlenki.

Zamknięty system gazowy

Seria analizatorów ELEMENTRAC ONH wykorzystuje zamknięty system gazowy w nadciśnieniu. Gwarantuje to, że zawsze 100% uwolnionego gazu z próbki jest podawane do detektorów, co zapewnia niskie limity detekcji i dobrą odtwarzalność.

Analizator tlenu / azotu / wodoru ELEMENTRAC ONH-p 2 Opcje

Oprócz zintegrowanych rozwiązań ELEMENTRAC ONH-p 2 dostępne są dodatkowe opcje, które zwiększają wydajność i rozszerzają zakres zastosowań analizy elementarnej.

.

NOWOŚĆ: Autoloader

High-capacity automated sample loading is becoming an increasingly important factor for fast and robust O/N/H analysis in metals. The new autoloader for the ELEMENTRAC ONH-p 2 features a sample carousel with 32 positions, as well as a correspondingly designed crucible magazine.

Kliknij by obejrzeć film

Autocleaner

W wyniku topienia próbki w tyglu grafitowym w temperaturze do 3000 °C na górnej elektrodzie i w komorze pieca powstają osady, które mogą negatywnie wpływać na powtarzalność pomiarów ONH.

Nowy, opcjonalny Autocleaner skutecznie usuwa te osady, umożliwiając precyzyjną analizę pierwiastkową nawet przy dużych obciążeniu pracą. Dodatkowo, dla analizatora dostępny jest wydajny piec do kalibracji i czyszczenia gazu, który umożliwia dokładne wstępne oczyszczenie gazu nośnego.

Oprogramowanie ELEMENTS

Wszechstronne, oparte na systemie Windows oprogramowanie ELEMENTS jest istotną częścią wszystkich analizatorów elementarnych generacji ELEMENTRAC.

Centralne okno (analiza i wyniki) jest punktem wyjściowym, z którego wszystkie funkcje wymagane w codziennej pracy są łatwo dostępne. Z tego miejsca możliwe jest grupowanie i eksport analizowanych próbek lub rejestracja i analiza nowych próbek. Użytkownik może wywołać różne podrzędne funkcje, takie jak ustawienia aplikacji, kalibracja, diagnostyka lub status.

Oprogramowanie ELEMENTS

IoT - Internet of things The platform for remote access to your devices

All ELTRA analyzers seamlessly integrate with the Verder Scientific IoT platform, providing enhanced functionality, seamless connectivity, and additional benefits:

Real-time Monitoring: Gain insight into the status of your machines at any time thanks to immediate access to important data.
Live Notifications: Stay up to date on the status of your devices with instant notifications.
Effortless Backup: Whether you need to back up a single device or an entire fleet, back up your data effortlessly and minimize downtime.
Automatic Software Updates: Verder Scientific IoT keeps your device software up to date, optimizing performance and reliability.
Access to Analyses Data: ELTRA analyzers offer remote access to analysis data. This allows you to conveniently access important data while on the move.
Autoloader Efficiency: Get the most out of remote analysis preparation with our autoloader feature, which ensures uninterrupted operation and increased productivity for all instruments equipped with it.

Experience the power of the Verder Scientific IoT platform today and unlock the full potential of your ELTRA analyzers!

Learn more about the Verder Scientific IoT platform!

Analizator tlenu / azotu / wodoru ELEMENTRAC ONH-p 2 Typowe materiały próbek

stopy, Aluminium, popioły, węgliki, żeliwo, ceramika, copper, żelazostopy, Żelazo, metale, ores, metale ogniotrwałe, silikon, steel, ...

Analizator tlenu / azotu / wodoru ELEMENTRAC ONH-p 2 Dane techniczne

Parametry mierzone	azot, tlen, wodór
Próbki	nieorganiczne
Ustawienie pieca	pionowy
Nośnik próbek	tygle grafitowe
Dziedzina zastosowania	Stal / Metalurgia, ceramika, inżynieria / elektronika
Piec	elektrodowy piec impulsowy (max. 8,5 KW*), temperatury przekraczające 3000 °C
Metoda detekcji	absorpcja w podczerwieni dla tlenu, przewodność termiczna dla azotu i wodoru
Typowy czas analizy	120 - 180 s
Wymagane odczynniki chemiczne	nadchloran magnezu, odczynnik Schuetze'a, tlenek miedzi, wodorotlenek sodu
Wymagane gazy	sprężone powietrze, hel o czystości 99.995 %, azot o czystości 99.995%, argon o czystości 99.995% (jeśli wymagany), ciśnienie wszystkich gazów (2 - 4 bar / 30 - 60 psi)
Wymagane dot. zasilania	3~ 400 V, 50/60 Hz, max. 8,500 W
Wymiary (szer. x wys. x gł.)	56 x 78 x 64 cm
Masa	~ 165 kg
Wymagane wyposażenie	PC, monitor, waga (dokładność 0.0001g)
Opcjonalne akcesoria	Oczyszczanie gazu nośnego, jednostka kalibracji gazu, zewnętrzna chłodziarka
-	^{* ograniczona do 6.8 kW w ustawieniach aplikacji}

Analizator tlenu / azotu / wodoru ELEMENTRAC ONH-p 2 Zasada działania

Zasada pomiarowa analizatora ELEMENTRAC ONH-p 2 pozwala na szeroki zakres pomiarowy. W celu przeprowadzenia analizy, próbka jest ważona i umieszczana w podajniku. Przepłukiwanie gazem nośnym zapobiega przedostawaniu się gazów atmosferycznych (tlenu i azotu) do wnętrza pieca. Tygiel grafitowy jest odgazowywany w piecu impulsowym analizatora w celu redukcji ewentualnych zanieczyszczeń (np. resztek wodoru). Po fazie stabilizacji próbka jest wrzucana do tygla i topi się. Tlenek węgla powstaje w wyniku reakcji węgla w tyglu grafitowym z tlenem zawartym w próbce. Azot i wodór są uwalniane w postaci pierwiastkowej. Gaz nośny (hel) i gazy z próbki przechodzą przez filtr przed wejściem do katalizatora z tlenku miedzi, który przekształca CO w CO₂. CO₂ jest mierzony przez komórki podczerwieni w celu określenia zawartości tlenu. CO₂ i woda są usuwane chemicznie, a zawartość azotu jest mierzona w komórce przewodności cieplnej. W przypadku analizy wodoru, azot jako gaz nośny oraz gazy z próbki przechodzą przez odczynnik Schuetze'a zamiast katalizatora z tlenku miedzi. Opcjonalnie do oznaczania zawartości tlenu i azotu podczas analizy można zastosować tańszy argon.

_{Z zastrzeżeniem zmian technicznych i błędów}
