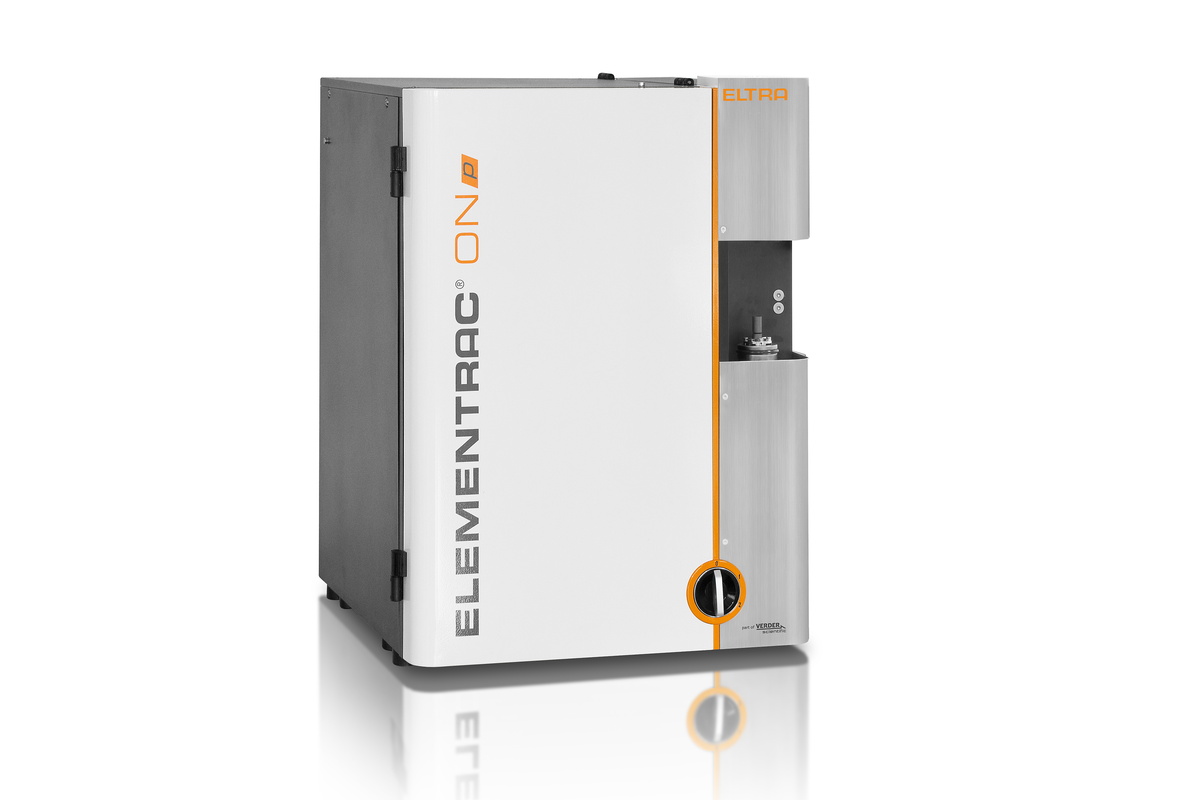

Nowy ELEMENTRAC ON-p 2 to wydajny i wytrzymały analizator do pomiaru stężenia tlenu i azotu w materiałach nieorganicznych, takich jak stal, żelazo, miedź czy ceramika. Bardzo czułe detektory NDIR i detektory przewodnictwa cieplnego pozwalają na niezawodne wykrywanie stężenia pierwiastków w zakresie od niskich ppm do wysokich wartości procentowych. Innowacyjny system podajnika próbek z pulsacyjnym płukaniem komory i pionowym zrzutem, pozwala na przyjazną dla użytkownika i wygodną analizę próbek w kształcie pręta, granulatu lub proszku o naważce do 2 gramów. ELEMENTRAC ON-p 2 spełnia lub przewyższa wymagania wszystkich istotnych norm międzynarodowych, takich jak ASTM E 1019 lub DIN EN 3976.
Wideo produktu
Krok 1: Wprowadzanie próbki do programu ELEMENTS
Kod próbki jest wprowadzany do programu, naważka jest przesyłana automatycznie (zobacz krok 2).
Krok 2: Ważenie i wprowadzanie próbki do podajnika
ELEMENTRAC ON-p 2 analizuje bezpiecznie i precyzyjnie naważki od kilku mg do 2 gramów. Próbki w kształcie prętów lub granulek mogą być umieszczane bezpośrednio. Do analizy proszków zalecana jest kapsułka, która nie musi być szczelnie zamknięta.
Krok 3: Analiza
Następnie pusty tygiel grafitowy umieszczany jest na dolnej elektrodzie i uruchamiana jest analiza za pomocą programu ELEMENTS. Oprogramowanie kontroluje wszystkie kolejne etapy procesu.
Krok 4: Wyniki i eksport danych
120-180 sekund po rozpoczęciu analizy, zmierzone stężenia pierwiastków są dostępne do eksportu jako raport lub poprzez LIMS.
Analizator ELEMENTRAC ON-p 2 jest dostępny jako analizator jednoelementowy do pomiaru tlenu lub azotu, lub w konfiguracji wieloelementowej do pomiaru ON. Podczas gdy tlen jest oznaczany jako CO2 w maksymalnie dwóch komorach podczerwieni, azot jest wykrywany w postaci pierwiastkowej w komorze przewodności cieplnej.

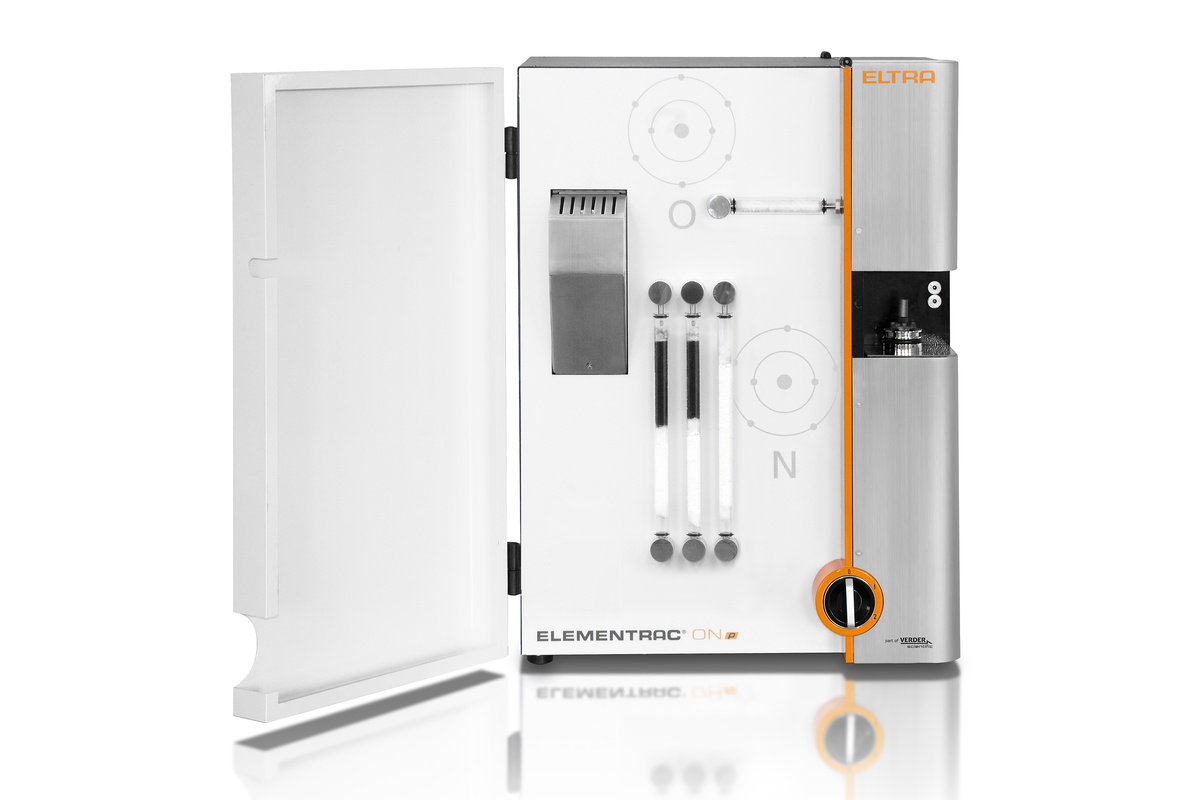

Chemikalia i filtry wymagane do pracy analizatora są wygodnie rozmieszczone na przednim panelu i mogą być ukryte za zdejmowanymi drzwiczkami podczas rutynowej pracy. Takie rozmieszczenie znacznie skraca czas potrzebny na konserwację i zwiększa łatwość obsługi. Ponadto, innowacyjne detale znacznie poprawiają powtarzalność pomiarów.
Innowacyjny podajnik próbek i pulsacyjne płukanie komory
Nowy podajnik próbek w analizatorze ON-p 2 zapewnia komfortową obsługę i powtarzalne wartości pomiarowe. Próbki o różnym kształcie, takie jak bryły, granulki lub proszek w kapsułkach, mogą mieć masę do 2000 mg i są szybko uwalniane z otaczającej je atmosfery za pomocą pulsacyjnego przepłukiwania gazem nośnym w podajniku. Następnie spadają pionowo do wstępnie ogrzanego tygla grafitowego w celu analizy.
Mocny katalizator
Podczas analizy pierwiastkowej w tyglu grafitowym powstaje tlenek węgla (CO), który w katalizatorze jest przekształcany w dwutlenek węgla (CO2), a następnie wykrywany w komórkach IR. Łatwy w utrzymaniu katalizator z wypełnieniem z tlenku miedzi zapewnia całkowite utlenienie, a tym samym wiarygodną analizę tlenową nawet trudnych materiałów, takich jak tlenki.
Zamknięty system gazowy
Seria analizatorów ELEMENTRAC ONH wykorzystuje zamknięty system gazowy w nadciśnieniu. Gwarantuje to, że zawsze 100% uwolnionego gazu z próbki jest podawane do detektorów, co zapewnia niskie limity detekcji i dobrą odtwarzalność.
Oprócz zintegrowanych rozwiązań ELEMENTRAC ON-p 2 dostępne są dodatkowe opcje, które zwiększają wydajność i rozszerzają zakres zastosowań analizy elementarnej.
Autocleaner
W wyniku topienia próbki w tyglu grafitowym w temperaturze do 3000 °C na górnej elektrodzie i w komorze pieca powstają osady, które mogą negatywnie wpływać na powtarzalność pomiarów ONH.
Nowy, opcjonalny Autocleaner skutecznie usuwa te osady, umożliwiając precyzyjną analizę pierwiastkową nawet przy dużych obciążeniu pracą. Dodatkowo, dla analizatora dostępny jest wydajny piec do kalibracji i czyszczenia gazu, który umożliwia dokładne wstępne oczyszczenie gazu nośnego.
Wszechstronne, oparte na systemie Windows oprogramowanie ELEMENTS jest istotną częścią wszystkich analizatorów elementarnych generacji ELEMENTRAC.
Centralne okno (analiza i wyniki) jest punktem wyjściowym, z którego wszystkie funkcje wymagane w codziennej pracy są łatwo dostępne. Z tego miejsca możliwe jest grupowanie i eksport analizowanych próbek lub rejestracja i analiza nowych próbek. Użytkownik może wywołać różne podrzędne funkcje, takie jak ustawienia aplikacji, kalibracja, diagnostyka lub status.
All ELTRA analyzers seamlessly integrate with the Verder Scientific IoT platform, providing enhanced functionality, seamless connectivity, and additional benefits:
Experience the power of the Verder Scientific IoT platform today and unlock the full potential of your ELTRA analyzers!
stopy, Aluminium, popioły, węgliki, żeliwo, ceramika, Miedź, żelazostopy, Żelazo, metale, rudy, metale ogniotrwałe, silikon, stal, ...
| Parametry mierzone | azot, tlen |
| Próbki | nieorganiczne |
| Ustawienie pieca | pionowy |
| Nośnik próbek | tygle grafitowe |
| Dziedzina zastosowania | Stal / Metalurgia, ceramika, inżynieria / elektronika |
| Piec | elektrodowy piec impulsowy (max. 8,5 KW*), temperatury przekraczające 3000 °C |
| Metoda detekcji | absorpcja w podczerwieni dla tlenu, przewodność termiczna dla azotu |
| Typowy czas analizy | 120 - 180 s |
| Wymagane odczynniki chemiczne | nadchloran magnezu, tlenek miedzi, wodorotlenek sodu |
| Wymagane gazy | sprężone powietrze, hel o czystości 99.995 %, argon o czystości 99.995% (jeśli wymagany), ciśnienie wszystkich gazów (2 - 4 bar / 30 - 60 psi) |
| Wymagane dot. zasilania | 3~ 400 V, 50/60 Hz, max. 8,500 W |
| Wymiary (szer. x wys. x gł.) | 57 x 77 x 63 cm |
| Masa | ~ 161 kg |
| Wymagane wyposażenie | PC, monitor, waga (dokładność 0.0001g) |
| Opcjonalne akcesoria | Oczyszczanie gazu nośnego, jednostka kalibracji gazu, zewnętrzna chłodziarka |
| - | * ograniczona do 6.8 kW w ustawieniach aplikacji |
Zasada pomiaru analizatora ELEMENTRAC ON-p 2 pozwala na szeroki zakres pomiarowy. W celu przeprowadzenia analizy, próbka jest ważona i umieszczana w podajniku. Przepłukiwanie gazem nośnym zapobiega przedostawaniu się gazów atmosferycznych (tlenu i azotu) do wnętrza pieca. Tygiel grafitowy jest odgazowywany w piecu impulsowym analizatora w celu redukcji ewentualnych zanieczyszczeń (np. resztek wodoru). Po fazie stabilizacji próbka jest wrzucana do tygla i topi się. Tlenek węgla powstaje w wyniku reakcji węgla w tyglu grafitowym z tlenem zawartym w materiale. Azot i wodór są uwalniane w postaci pierwiastkowej. Gaz nośny (hel) i gazy z próbki przechodzą przez filtr przed wejściem do katalizatora z tlenku miedzi, który przekształca CO w CO2. CO2 jest następnie mierzony przez komórki podczerwieni w celu określenia zawartości tlenu. CO2 i woda są usuwane chemicznie, a zawartość azotu jest mierzona w komórce przewodności cieplnej. Opcjonalnie do oznaczania zawartości tlenu i azotu podczas analizy można zastosować tańszy argon.
Z zastrzeżeniem zmian technicznych i błędów
