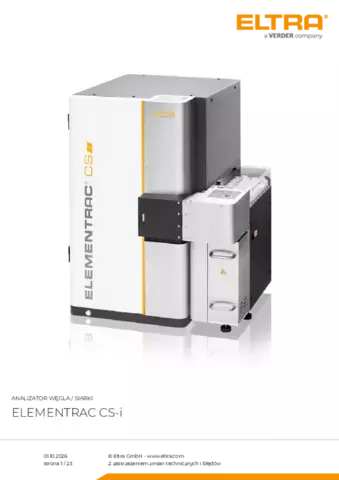

Analizator węgla / siarki ELEMENTRAC CS‑i

Analizator elementarny ELEMENTRAC CS-i mierzy stężenie węgla i siarki w przeważnie nieorganicznych próbkach poprzez spalanie w piecu indukcyjnym, a następnie analizę gazowych produktów spalania, dwutlenku węgla i dwutlenku siarki.
Wysoka temperatura ponad 2000 °C zapewnia całkowity rozkład próbki, a tym samym niezawodną i dokładną analizę pierwiastkową w szerokim zakresie stężeń.

ELEMENTRAC CS-i spełnia, a nawet przewyższa wymagania wszystkich powszechnie stosowanych norm dotyczących pomiaru węgla i siarki, takich jak ASTM E1019, DIN EN ISO 15350.

Kliknij by obejrzeć film

Wideo produktu

Analizator węgla / siarki ELEMENTRAC CS-I

Kontrola wydajności pieca indukcyjnego zapewnia precyzyjną analizę metali o niskiej temperaturze topnienia
Podgrzewany filtr pyłowy zapewnia lepsze wykrywanie siarki
Reaktor katalityczny na bazie platyny zapewnia dokładne wykrywanie węgla
Przepływ gazu nośnego zoptymalizowany dla próbek pylistych
Test szczelności z poziomu oprogramowania
Opcjonalny system odsysania, dostępny również z filtrem przeciwpyłowym klasy H dla potencjalnie szkodliwych próbek
Kalibracja jedno i wielopunktowa
Wytrzymała konstrukcja umożliwia zastosowanie w kontroli produkcji i laboratorium
Niskie koszty utrzymania

Analizator węgla / siarki ELEMENTRAC CS-I Praca i proces analizy

Krok 1: Wprowadzanie próbki do programu ELEMENTS

Kod próbki jest wprowadzany do programu, naważka jest przesyłana automatycznie (zobacz krok 2).

Krok 2: Naważanie i dodawanie akceleratorów

Typowe naważki próbki dla analizy C / S zawierają się w przedziale od 50 mg do 1000 mg. Próbka jest ważona w tyglu ceramicznym i dodaje się akceleratory, takie jak wolfram. Geometria próbki (np. drut, proszek, pin itp.) nie jest istotna do przeprowadzenia wiarygodnej analizy.

Krok 3: Analiza

Następnie tygiel ceramiczny umieszczany jest na cokole i rozpoczyna się analiza za pomocą oprogramowania ELEMENTS. Oprogramowanie kontroluje wszystkie kolejne etapy, takie jak spalanie i przeliczanie.

Krok 4: Wyniki i eksport danych

45-60 sekund po rozpoczęciu analizy, zmierzone stężenia węgla i siarki są dostępne do eksportu jako raport lub poprzez LIMS.

Analizator węgla / siarki ELEMENTRAC CS-I Konfiguracje

ELEMENTRAC CS-i jest dostępny jako analizator do oznaczania jednego pierwiastka tj. węgla lub siarki, lub w konfiguracji do jednoczesnego pomiaru węgla i siarki. Wykorzystuje on do 4 kuwet IR, które mogą być skonfigurowane zgodnie z wymaganiami klienta. Im dłuższa kuweta, tym większa czułość dla niskich stężeń, np. 10 ppm. Krótsze kuwety również umożliwiają pomiary w zakresie niskich ppm, jednak z rosnącym odchyleniem standardowym mierzonych wartości. Dla optymalnej analizy niskich i wysokich stężeń należy wybrać konfigurację dwóch kuwet IR dla jednego pierwiastka. Najnowsza technologia detektorów umożliwia zaawansowane konfiguracje, które niezawodnie pokrywają zakres pomiarowy od 0,6 ppm do ponad 6 % dla próbki o masie 1000 mg. Opcjonalne złote kuwety zapewniają wyższą wiarygodność analizy pierwiastkowej próbek halogenowych. Dla wiarygodnej analizy materiałów o wysokiej zawartości siarki, CS-i może być wyposażony w bardziej wytrzymałe kuwety IR, które rozszerzają zakres pomiarowy i poprawiają odtwarzalność wyników. Możliwe jest również wyposażenie CS-i w pułapkę halogenową. Kolejną opcją jest specjalna konfiguracja do pomiaru cementu.

Cele pomiarowe podczerwieni z elastycznym zakresem pomiarowym

Kuwety pomiarowe o różnej długości

Analizator węgla / siarki ELEMENTRAC CS-I Zintegrowane standardowe rozwiązania

Odczynniki chemiczne i filtry wymagane do pracy ELEMENTRAC CS-i są wygodnie rozmieszczone z przodu analizatora i mogą być ukryte za zdejmowanymi drzwiczkami. Takie rozmieszczenie znacznie skraca czas konserwacji i zwiększa użyteczność. Innowacyjne rozwiązania zastosowane w ELEMENTRAC CS-i znacznie poprawiają powtarzalność pomiarów węgla i siarki.

Katalizator

Do dokładnego oznaczania zawartości węgla
Wydłużona droga reakcji zapewnia całkowite utlenienie niepełnych produktów spalania (tlenek węgla)
Najlepsza możliwa odtwarzalność nawet dla bardzo wysokich stężeń węgla

Ogrzewany filtr pyłowy

Pył powstający podczas spalania indukcyjnego jest zbierany w zewnętrznym filtrze przeciwpyłowym
Wydajne ogrzewanie filtru pyłu zapobiega skraplaniu się pary wodnej
Znacząca poprawa powtarzalności i odtwarzalności pomiarów siarki

Inteligentne sterowanie lancą / Dostarczanie tlenu

Indywidualna kontrola dopływu tlenu podczas spalania indukcyjnego
Lanca doprowadza cały strumień tlenu do środka tygla, aby zapewnić całkowite utlenienie węgla i siarki zawartych w próbce (próbki stałe)
Przepływ tlenu jest dostarczany przez komorę spalania w celu uniknięcia zawirowań i utraty materiału próbki (próbki pyliste)
Precyzyjna analiza próbek o niskiej gęstości

Kontrola mocy pieca indukcyjnego

Do optymalnego spalania metali o niskiej temperaturze topnienia, takich jak miedź, cyna lub magnez
Zmniejszona moc w piecu indukcyjnym pozwala na bezpieczną i dokładną analizę bez strat próbki w wyniku rozpryskiwania podczas ogrzewania

Analizator węgla / siarki ELEMENTRAC CS-i Opcje

Oprócz zintegrowanych rozwiązań ELEMENTRAC CS-i dostępne są dodatkowe opcje, które zwiększają wydajność i rozszerzają zakres zastosowań analizy elementarnej.

Automatyczny podajnik prób - Autoloader

Piec indukcyjny ELEMENTRAC CS-i można opcjonalnie wyposażyć w automatyczny podajnik próbek. Standardowy moduł oferuje 36 pozycji tygla, a model XL nawet 136 pozycji. Jest to największy dostępny na rynku automatyczny podajnik do tego typu zastosowań.

Moduł TIC

Węgiel może być oznaczany jako węgiel całkowity (TC) lub we frakcjach, tzn. całkowity węgiel organiczny (TOC) lub całkowity węgiel nieorganiczny (TIC). W połączeniu z CS-i, moduł TIC ELTRA mierzy zawartość TIC (np. wapna) poprzez zakwaszenie, w produktach takich jak gleba lub materiały budowlane.

Kliknij by obejrzeć film

IoT - Internet of things The platform for remote access to your devices

All ELTRA analyzers seamlessly integrate with the Verder Scientific IoT platform, providing enhanced functionality, seamless connectivity, and additional benefits:

Real-time Monitoring: Gain insight into the status of your machines at any time thanks to immediate access to important data.
Live Notifications: Stay up to date on the status of your devices with instant notifications.
Effortless Backup: Whether you need to back up a single device or an entire fleet, back up your data effortlessly and minimize downtime.
Automatic Software Updates: Verder Scientific IoT keeps your device software up to date, optimizing performance and reliability.
Access to Analyses Data: ELTRA analyzers offer remote access to analysis data. This allows you to conveniently access important data while on the move.
Autoloader Efficiency: Get the most out of remote analysis preparation with our autoloader feature, which ensures uninterrupted operation and increased productivity for all instruments equipped with it.

Experience the power of the Verder Scientific IoT platform today and unlock the full potential of your ELTRA analyzers!

Learn more about the Verder Scientific IoT platform!

Analizator węgla / siarki ELEMENTRAC CS-i Oprogramowanie ELEMENTS

Wszechstronne, oparte na systemie Windows oprogramowanie ELEMENTS jest istotną częścią wszystkich analizatorów elementarnych generacji ELEMENTRAC.

Centralne okno (analiza i wyniki) jest punktem wyjściowym, z którego wszystkie funkcje wymagane w codziennej pracy są łatwo dostępne. Z tego miejsca możliwe jest grupowanie i eksport analizowanych próbek lub rejestracja i analiza nowych próbek. Użytkownik może wywołać różne podrzędne funkcje, takie jak ustawienia aplikacji, kalibracja, diagnostyka lub status.

Oprogramowanie ELEMENTS

Analizator węgla / siarki ELEMENTRAC CS-i Typowe materiały próbek

stopy, Aluminium, popioły, węgliki, żeliwo, Cement, ceramika, copper, żelazostopy, szkło, gips, Żelazo, wapień, metale, minerały, ores, metale ogniotrwałe, piasek, silikon, żużel, soil, steel, ...

copper

soil

steel

Analizator węgla / siarki ELEMENTRAC CS-i Dane techniczne

Parametry mierzone	siarka, węgiel
Próbki	nieorganiczne
Ustawienie pieca	pionowy
Nośnik próbek	tygle ceramiczne
Dziedzina zastosowania	geologia / górnictwo, inżynieria / elektronika, materiały budowlane, stalownie / metalurgia, szkło / ceramika
Piec	piec indukcyjny, powyżej 2000 °C
Metoda detekcji	półprzewodnikowa absorpcja w podczerwieni
Ilość cel pomiarowych	1 - 4
Materiał kuwety IR	aluminium (opcjonalnie złoto)
Typowy czas analizy	40 sekund (nominalny)
Wymagane odczynniki chemiczne	katalizator na bazie platyny, nadchloran magnezu, wodorotlenek sodu
Wymagane gazy	sprężone powietrze (4 bar/ 60 psi) tlen o czystości 99.5 % (2 - 4 bar / 30 - 60 psi)
Wymagane dot. zasilania	230 V, 50/60 Hz, max. 15 A, 3450 W
Wymiary (szer. x wys. x gł.)	52 x 84 x 75 cm
Masa	~ 150 kg
Wymagane wyposażenie	PC, monitor, waga (dokładność 0.0001g)
Opcjonalne akcesoria	Autoloader (na 36 tygli), oczyszczanie gazu nośnego, odkurzacz, piec do wygrzewania HTF-540, pułapka halogenowa

Analizator węgla / siarki ELEMENTRAC CS-i Zasada działania

W piecu indukcyjnym analizatora próbka jest topiona w atmosferze czystego tlenu, co powoduje reakcję siarki do dwutlenku siarki (SO₂) oraz węgla do mieszaniny tlenku węgla (CO) i dwutlenku węgla (CO₂). Gazy spalinowe przechodzą przez filtr przeciwpyłowy i pochłaniacz wilgoci w celu oczyszczenia. W kolejnym etapie dwutlenek siarki jest wykrywany w komórkach podczerwieni. W CS-i komórki podczerwieni o różnej czułości (wysoka/niska) mogą być dostosowane do wymagań użytkownika. Po pomiarze siarki następuje utlenienie zarówno tlenku węgla do dwutlenku węgla, jak i dwutlenku siarki do trójtlenku siarki. Gaz SO₃ jest usuwany za pomocą waty celulozowej; zawartość węgla jest wykrywana przez komórki podczerwieni, które również mogą być indywidualnie dostosowane do potrzeb klienta. Analizator ELEMENTRAC CS-i może być wyposażony w maksymalnie 4 niezależne komórki podczerwieni.

_{Z zastrzeżeniem zmian technicznych i błędów}
