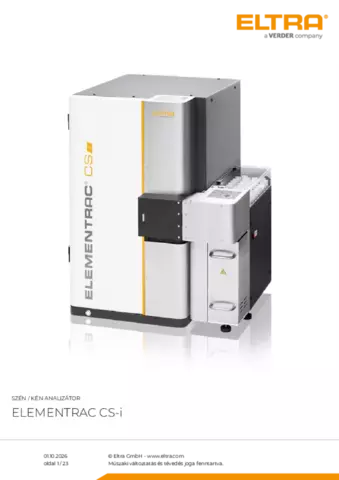

Szén / Kén analizátor ELEMENTRAC CS‑i

Az ELEMENTRAC CS-i 2 elemeanalizátor főleg szervetlen anyagok szén- és kéntartalma mérésére szolgál. Az analízis a minta indukciós kemencében történő égetésével és ezt követően a gáznemű széndioxid és kéndioxid égéstermék mérésével történik.

A több, mint 2000 °C hőmérséklet biztosítja, hogy a minták teljesen szétbomlanak és így megbízható és helyes elemanalízis végezhető széles koncentrációtartományban.

Az ELEMENTRAC CS-i elemanalizátor kielégíti vagy akár meghaladja az összes vonatkozó nemzetközi pl. ASTM E 1019 vagy DIN EN ISO 15350 szabvány követelményeit

Kattintson ide a videó letöltéséhez!

Termékvideó

Szén / Kén analizátor ELEMENTRAC CS-I

beállítható indukciós teljesítmény alacsony olvadáspontú fémek pontos analíziséhez
fűtött porcsapda jobb kénanalízishez
Pt-alapú nagyteljesítményű katalizátor helyes szénanalízishez
optimalizált áramlású vivőgáz poralakú mintákhoz
szoftveres szivárgásellenőrzés
opcionális porelszívás (akár H osztályú porszűrővel potenciálisan ártalmas mintákhoz)
1- és többpontos kalibrálás
robusztus kialakítás révén akár termelésfelügyeleti vagy laboratóriumi alkalmasság
kevés karbantartásigény

Szén / Kén analizátor ELEMENTRAC CS-I Működés 4 lépésben

1. lépés: Minta bejelentése az ELEMENTS szoftverbe

A minta és azonosítószáma (ID) bejelentkezik a szoftverbe, súlya automatikusan beolvasódik (lásd 2. lépést).

2. lépés: Minta súlya bemérése és gyorsító hozzáadása.

50 - 1000 mg mennyiségű minta tipikus a C/S analízishez. A mintát kerámiatégelybe mérik be és gyorsítót, pl. wolframot adnak hozzá. A minta alakja (pl. szál, por, tű, stb.) nem befolyásolja az analízis megbízhatóságát.

3. lépés: Analízis

Kerámiatégely felhelyezése a mintatartóra, majd az elemanalízis megindítása az ELEMENTS szoftverrel. Az összes további műveletet a szoftver vezérli.

4. lépés: Mért adatok megjelenítése és exportálása

Az analízis megkezdése után 45-60 s elteltével a kijelzőn már megjelennek a mért koncentrációadatok, melyek átírhatók jegyzőkönyvbe vagy exportálhatók LIMS rendszerbe.

Szén / Kén analizátor ELEMENTRAC CS-I Konfigurációk

Az ELEMENTRAC CS-i elemanalizátor beszerezhető 1-elemes csak szenet ill. csak kenet vagy többelemes mindkét elemet mérő (CS) változatban. Akár 4 db IR mérőcella is lehet a készülékben, s ezek a felhasználói igények szerint választhatók meg. Minél hosszabb a cella, annál érzékenyebb az alacsony koncentrációknál pl. 10 ppm értéknél. Mérni lehet ugyan a rövidebb cellákkal is az alacsony ppm tartományban, azonban az mért eredmények szórása lényegesen megnövekedik. A nagy és kis koncentrációk optimális méréséhez ezért elemenként 2 db IR-cella használata ajánlott. Az új fejlesztésű detektorokkal megbízhatóan lefedhető egy 1000 mg mennyiségű minta 0,6 ppm és 6 % közötti elemtartalmának mérése. Halogéntartalmú minták megbízhatóbb elemanalízisét opcionális aranybevonatú cellák biztosíthatják. Nagy kéntartalmú minták megbízható analíziséhez a CS-i készülék több robusztus IR-cellával is felszerelhető a méréstartomány bővítése és az eredmények reprodukálhatósága érdekében. Az ELEMENTRAC CS-i analizátor további opcionális kiegészítője lehet a halogéncsapda, mely még nagy koncentrációjú halogéneket is képes megkötni. Cement vizsgálatára pedig egy másik speciális kiépítésű szén/kén analizátor szolgálhat.

Változtatható hosszúságú IR-mérőcella

Változtatható hosszúságú mérőküvetta

Szén / Kén analizátor ELEMENTRAC CS-I Beépített standard oldatok

Az ELEMENTRAC CS-i elemanalizátor működéséhez szükséges vegyszerek és szűrők könnyen hozzáférhető módon az előlapon vannak elhelyezve, rutin alkalmazások esetén ezek levehető ajtó mögé rejthetők. Ez az elrendezés lényegesen csökkenti a karbantartás időigényét és növeli a használat kényelmét. Egyéb innovatív részletmegoldások még tovább növelik a mérések reprodukálhatóságát

Katalizátor

helyes szénmeghatározáshoz
meghosszabbított reakciótér az elégtelen égés termekei (szénmonoxid) teljes oxidációjához
legjobb reprodukálhatóság - még nagyon nagy széntartalomnál is

Hevített porcsapda

induktív elégetésnél keletkező por külső porszűrőbe kerül
porcsapda hatékony hevítése megakadályozza a vízgőz lecsapódását
jelentősen javítja a kénmeghatározások reprodkálhatóságát és visszaállítódási sebességét

Intelligens lándzsamozgatás / oxigénellátás

oxigénellátás egyedi szabályozása az induktív égetés alatt
lándzsa a teljes oxigénáramot a tégely közepére vezeti a minta szén- és kéntartalma tökéletes elégetése érdekében (szilárd minták)
oxigénáram az égetőkemencén keresztül átvezetődik a minta anyagának felkavarodása és vesztesége elkerülése érdekében (porminták)
kis sűrűségű minták helyes analízise

Indukciós teljesítmény szabályozása

alacsony olvadáspontú fémek pl. réz, ón vagy magnézium optimális elégetéséhez
indukciós kemence teljesítménycsökkentése (pl. 80%) hevítés miatti kiloccsanás okozta mintavesztés nélküli biztonságos és helyes analízist tesz lehetővé

Szén / Kén analizátor ELEMENTRAC CS-i Opciók

Az ELEMENTRAC CS-i elemanalizátor említett beépített elemein túl még más opcionális tartozékok növelhetik az elemanalízis hatékonyságát és bővíthetik alkalmazási körét.

Automatikus mintaadagoló

Az ELEMENTRAC CS-i elemanalizátor indukciós kemencéjéhez automatikus mintaadagoló ("autoloader") csatlakoztatható. Alapkiépítésben 36, XL típusban akár 136 tégely számára van hely. Ez az elemanalízishez beszerezhető legnagyobb kapacitású Autoloader a világon.

TIC modul

A szénmeghatározás történhet a összes szén TC mennyiségére (TC = total carbon) vagy annak részeire is, azaz összes szerves szén (TOC = total organic carbon) vagy összes szervetlen szén (TIC = total inorganic carbon) mennyiségére. A CS-i készülékhez csatolt TIC modul a szervetlen szén (pl. mészkő) mennyiségét határozza meg savazással pl. talajban vagy építőanyagokban.

Kattintson ide a videó letöltéséhez!

IoT - Internet of things The platform for remote access to your devices

All ELTRA analyzers seamlessly integrate with the Verder Scientific IoT platform, providing enhanced functionality, seamless connectivity, and additional benefits:

Real-time Monitoring: Gain insight into the status of your machines at any time thanks to immediate access to important data.
Live Notifications: Stay up to date on the status of your devices with instant notifications.
Effortless Backup: Whether you need to back up a single device or an entire fleet, back up your data effortlessly and minimize downtime.
Automatic Software Updates: Verder Scientific IoT keeps your device software up to date, optimizing performance and reliability.
Access to Analyses Data: ELTRA analyzers offer remote access to analysis data. This allows you to conveniently access important data while on the move.
Autoloader Efficiency: Get the most out of remote analysis preparation with our autoloader feature, which ensures uninterrupted operation and increased productivity for all instruments equipped with it.

Experience the power of the Verder Scientific IoT platform today and unlock the full potential of your ELTRA analyzers!

Learn more about the Verder Scientific IoT platform!

Szén / Kén analizátor ELEMENTRAC CS-i Szoftver ELEMENTS

A Windows-alapú nagyteljesítményű ELEMENTS szoftver az összes ELEMENTRAC elemanalizátor fontos tartozéka.
A főablakból (analízis és eredmények) kiindulva könnyen elérhető a napi működtetéshez szükséges összes művelet. Itt csoportosíthatók és exportálhatók a már megmért minták vagy regisztrálhatók és analizálhatók az újak. A felhasználó számos az analizátor alfunkcióját behívhatja, pl. alkalmazási beállítások kijelzését, kalibrálást, diagnosztika vagy állapot kijelzését.

Szoftver ELEMENTS

Szén / Kén analizátor ELEMENTRAC CS-i Tipikus mintaanyagok

ötvözetek, alumínum, hamu, karbidok, öntöttvas, cement, kerámia, copper, ferro-ötvözetek, üveg, gipsz, vas, mészkő, fémek, ásványok, ores, hőálló fémek, homok, szilícium, salak, soil, steel, ...

copper

soil

steel

Szén / Kén analizátor ELEMENTRAC CS-i Műszaki adatok

Mért elemek	kén, szén
Minta típusa	szervetlen
Kemence iránya	függőleges
Mintatartó	kerámiatégelyek
Alkalmazási terület	acél / fémkohászat, geológia / bányászat, gépgyártás / elektronika, építőanyagok, üveg / kerámia
Kemence	indukciós, 2000 °C fölött
Mérési elv	IR-elnyelés
IR-cellák száma	1 - 4
IR-cella anyaga	alumínium (opcionálisan arany)
Tipikus mérési idő	40 s (névleges)
Szükséges vegyszerek	Pt-bázisú katalizátor, magnézium-perklorát, nátrium-hidroxid
Szükséges gázok	sűrített levegő (4 bar/ 60 psi) oxigén 99.5 % tisztaságú (2 - 4 bar / 30 - 60 psi)
Teljesítményigény	230 V, 50/60 Hz, max. 15 A, 3450 W
Méretek (szél x mag x mély)	52 x 84 x 75 cm
Súly	~ 150 kg
Szükséges kiegészítő	PC, monitor, mérleg (0.0001g pontosságú)
Opcionális kiegészítő	Autoloader (36 tégelyhez), HTF-540 előmelegítő kemence, halogéncsapda, vivőgáz tisztító, vákuumos tisztító

Szén / Kén analizátor ELEMENTRAC CS-i Működési elv

Az indukciós kemence hőmérsékletén tiszta oxigén atmoszférában megolvadó minta kéntartalma kéndioxiddá (SO₂), széntartalma pedig szénmonoxid (CO) és széndioxid (CO₂) keverékévé alakul. Az égési gázok por- és nedvességszűrőn áthaladva megtisztulnak. A kéndioxid detektálása IR mérőcellákban történik. A CS-i analizátor IR-mérőcellái a felhasználói igényeknek megfelelően különböző (magas/alacsony) érzékenységűek lehetnek. A kénmeghatározás után következik a szénmonoxid széndioxiddá és a kéndioxid kéntrioxiddá történő oxidációja. A SO₃ gázt cellulózgyapottal leválasztják; majd a széntartalmat egyedileg beállítható IR-mérőcellában meghatározzák. Az ELEMENTRAC CS-i elemanalizátor akár 4 egymástól független IR-mérőcellával is rendelkezhet.

_{Műszaki változtatás és tévedés joga fenntartva.}
