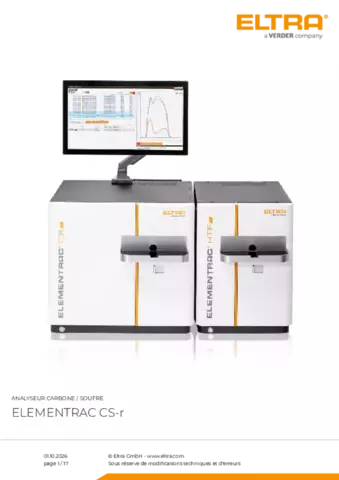

Pour l'analyse élémentaire sûre, précise et fiable du carbone (C) et du soufre (S) dans des matrices principalement organiques telles que les sols, les déchets, le bois, le pétrole, le charbon et le coke, ELTRA propose l'analyseur de combustion ELEMENTRAC CS-r avec détection IR.
Le CS-r avec 4 cellules infrarouges est conçu pour la mesure du carbone et du soufre sur une très large gamme de concentration. Il utilise un four à résistance horizontal avec un tube en céramique, qui fonctionne dans une gamme de 600 °C à 1550 °C.
L'analyseur élémentaire CS-r répond ou dépasse les exigences de toutes les normes courantes ASTM, DIN, EN ou ISO pour l'analyse élémentaire.
L'analyseur ELEMENTRAC CS-r détermine les éléments carbone et soufre par la combustion de l'échantillon dans un flux d'oxygène et la mesure ultérieure des gaz de combustion CO2, SO2 et H2O dans des cellules de mesure infrarouge sélectives. Le poids élevé de l'échantillon, jusqu'à 500 mg, garantit une excellente reproductibilité des résultats de l'analyse élémentaire, même pour les échantillons hétérogènes.
Les températures de combustion élevées et la surveillance électronique du flux d'oxygène permettent une oxydation complète de l'échantillon et aident à éviter des résultats trop faibles, même avec des matériaux difficiles comme le ciment. Quelle que soit la configuration choisie (carbone - soufre - carbone et soufre), le fonctionnement est identique dans toutes les versions de l'analyseur.
Des volumes de 50 mg à 500 mg sont typiques pour l'analyse élémentaire du carbone et du soufre. L'échantillon est directement appliqué sur un support (céramique ou nacelle Inconel) et analysé sans ajout d'accélérateurs.
L'échantillon est placé devant l'ouverture du four et la mesure est lancée dans le logiciel. Ensuite, l'obturateur s'ouvre, et le matériau peut être introduit dans le four chaud. En même temps, le logiciel ELEMENTS enregistre en continu les valeurs mesurées pendant la combustion. La fermeture du four pendant la mesure est facultative et peut améliorer la reproductibilité.
60 à 240 secondes après le début de l'analyse, les concentrations mesurées de carbone et de soufre sont disponibles pour être exportées sous forme de rapport ou via LIMS. Selon la configuration choisie, les valeurs de carbone et de soufre sont disponibles pour l'échantillon individuel.
L'analyseur ELEMENTRAC CS-r est livré avec diverses solutions pour une analyse fiable et précise du carbone et du soufre.
Pour une analyse fiable du carbone et du soufre, les gaz de combustion doivent être débarrassés de la vapeur d'eau avant la détection IR. L'analyseur élémentaire CS-r est équipé de deux colonnes de séchage remplies de perchlorate de magnésium pour éviter de manière fiable les effets d'absorption dans les grands volumes d'échantillons. Dans le cas de l'analyse COT, un tube chimique peut également être utilisé comme piège à halogène pour absorber de manière fiable les résidus d'acide et les halogènes.
La série d'analyseurs ELEMENTRAC CS-r et CHS-r assure une analyse élémentaire sûre et précise même des échantillons à faible teneur en carbone dans le four à résistance. Grâce à la géométrie optimisée de l'orifice d'échantillonnage de diamètre réduit, ainsi qu'à une purge d'oxygène à l'entrée de l'échantillon, la valeur à blanc du CO2 de l'atmosphère pendant l'introduction de l'échantillon est considérablement réduite, ce qui permet une analyse fiable du carbone dans la gamme de mesure basse.
L'analyseur élémentaire CS-r peut être connecté dans n'importe quelle configuration à un four supplémentaire sans détecteurs. Ce principe, connu de l'ELEMENTRAC CS-d, permet une analyse fractionnée rapide en appliquant différentes températures et garantit la sécurité pour un débit d'échantillons élevé.
Pour tirer le meilleur parti de l'espace disponible dans le laboratoire, l'analyseur ELEMENTRAC CS-r propose diverses options de fonctionnement :
Selon l'échantillon, le carbone peut également être présent en deux fractions différentes : le COT (carbone organique total) ou le CIT (carbone inorganique total). L'analyseur élémentaire CHS-r peut être combiné avec le module CIT d'ELTRA pour déterminer la teneur en CIT par acidification. Cette combinaison permet une analyse CIT fiable et directe dans les sols, les matériaux de construction et d'autres produits, conformément à la norme DIN EN 15936.
Tous les analyseurs ELTRA s'intègrent parfaitement à la plateforme IoT de Verder Scientific et offrent des fonctions avancées, une connectivité fluide et des avantages supplémentaires :
Découvrez dès aujourd'hui les performances de la plateforme IoT de Verder Scientific et exploitez tout le potentiel de vos appareils d'analyse ELTRA !
Le logiciel complet ELEMENTS basé sur Windows est une partie essentielle de tous les analyseurs élémentaires de la génération ELEMENTRAC. Une fenêtre centrale (analyses et résultats) est le point de départ où toutes les fonctionnalités nécessaires à l’analyse de routine quotidienne sont facilement accessibles. À partir de là, il est possible de grouper et d’exporter des échantillons analysés, ou d’enregistrer et d’analyser de nouveaux échantillons. L'utilisateur peut appeler diverses fonctionnalités subordonnées telles que les paramètres d'application, l'étalonnage, le diagnostic ou l'état.
biomasse, Matériaux de construction, Charbon/Coke, fuels, pétrole, minerais, morceaux de plantes, plastiques, caoutchouc, terre, suie, tabac, déchets, ...
Charbon
terre
Matière plastique
Dans l'analyseur élémentaire CS-r, l'échantillon est brûlé dans une atmosphère d'oxygène à des températures allant jusqu'à 1550 °C. La température du four peut être choisie librement par paliers de 1°C. Les gaz de combustion (CO2, H2O, SO2) sortent du four et passent à travers un filtre à poussière. Après l'absorption chimique de la vapeur d'eau, les gaz CO2 et SO2 séchés sont détectés dans les cellules infrarouges supplémentaires. Selon la configuration, il est possible de combiner jusqu'à quatre cellules infrarouges de différentes sensibilités (pour les analyseurs C, S).
| Eléments mesurés | carbone, soufre |
| Echantillons | organique |
| Alignement du four | horizontal (resistance furnace) |
| Porte échantillons | nacelles en céramique |
| Domaine d'application | agriculture, biologie, centrale électrique, chimie / plastiques, environnement / recyclage, matériaux de construction, médecine / pharmaceutiques |
| Four | Four à résistance (tube en céramique), réglable jusqu'à 1550 ° C (palier de 1 ° C) |
| Méthode de détection | absorption infrarouge à l'état solide |
| Nombre de cellules IR | 1 - 4 |
| Matériau de la cellule IR | or |
| Temps d'analyse typique | 60 - 180 s |
| Produits chimiques nécessaires | hydroxyde de sodium, perchlorate de magnésium |
| Gaz nécessaires | oxygène 99.5 % pur (2 - 4 bar / 30 - 60 psi) |
| Alimentation électrique | 230 V, 50/60 H, intensité 20 A |
| Dimensions (L x H x P) | 58 x 52 x 75 cm |
| Poids | ~ 77 kg |
| Equipement nécessaire | PC, écran, balance (résolution 0.0001g) |
| Accessoires optionnels | module CIT |
Sous réserve de modifications techniques et d'erreurs
