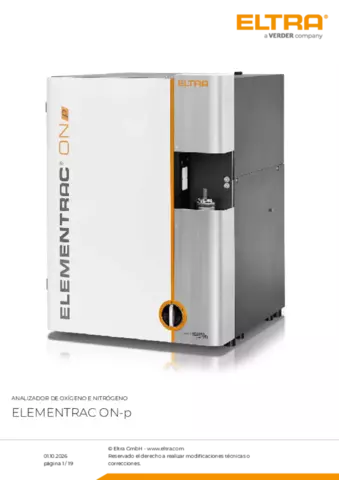

El nuevo ELEMENTRAC ON-p 2 es un potente y robusto analizador elemental para medir las concentraciones de oxígeno y nitrógeno en materiales inorgánicos como acero, hierro, cobre o cerámica. Los detectores NDIR y la celda de conductividad térmica de alta sensibilidad detectan de forma fiable las concentraciones de elementos desde un bajo contenido en ppm hasta porcentajes elevados.
El innovador sistema de carga tipo esclusa con enjuague pulsado de la cámara y caída vertical de la muestra permite un análisis fácil y cómodo de materiales en forma de varilla, granulares o en polvo con un peso de hasta 2 gramos.
El analizador elemental ELEMENTRAC ON-p 2 cumple o supera los requerimientos de todas las normas internacionales pertinentes, como la ASTM E 1019 o la DIN EN 3976.
Video del producto
Paso 1: Registrar la muestra en el software ELEMENTS
La identificación de la muestra se registra en el software y el peso se transfiere automáticamente (ver paso 2).
Paso 2: Pesaje de la muestra y introducción al mecanismo de carga
El ELEMENTRAC ON-p 2 analiza volúmenes desde unos pocos miligramos hasta 2 gramos de manera segura y precisa. Las muestras en forma de varilla o granulares pueden aplicarse directamente. Para el análisis elemental de polvos, se recomienda una cápsula que no tiene que ser sellada.
Paso 3: Análisis
El crisol vacío se coloca en la base de soporte y se inicia el análisis elemental por el software ELEMENTS. El software controla los siguientes pasos del proceso.
Paso 4: Resultados y exportación de datos
Después de 120 à 180 segundos las concentraciones medidas están disponibles para su exportación en forma de informe o a través de un sistema LIM.
El analizador elemental ELEMENTRAC ON-p 2 está disponible como analizador de un solo elemento (oxígeno o nitrógeno), o en una configuración multielemento para medir ON. Mientras que el oxígeno se determina como CO2 en hasta dos celdas infrarrojas, el nitrógeno se detectan en su forma elemental en una celda de conductividad térmica.
Las sustancias químicas y los filtros necesarios para el funcionamiento del analizador elemental ELEMENTRAC ON-p 2 están dispuestos de forma completamente accesible en la parte frontal y pueden ocultarse tras la puerta extraíble durante el funcionamiento rutinario. Esta disposición reduce considerablemente el tiempo necesario para el mantenimiento y aumenta la facilidad de uso. Además, los detalles innovadores mejoran considerablemente la reproducibilidad de las mediciones.
Innovador mecanismo de carga tipo esclusa & enjuague pulsado de la cámara
El nuevo mecanismo de carga tipo esclusa del analizador elemental ON-p 2 garantiza un manejo confortable y valores de medición reproducibles. Acepta muestras de diferentes formas, como piezas sólidas, gránulos o polvo en cápsulas, hasta un peso de 2.000 mg. Se liberan rápidamente de la atmósfera circundante con la ayuda de un enjuague pulsado de gas portador en el mecanismo de carga. A continuación, caen verticalmente en el crisol de grafito precalentado para su análisis.
Catalizador potente
Durante el análisis elemental en el crisol de grafito, se produce monóxido de carbono (CO) que se convierte en dióxido de carbono (CO2) en el catalizador y se detecta posteriormente en las celdas IR. El catalizador de fácil mantenimiento con relleno de óxido de cobre garantiza una oxidación completa y, por tanto, un análisis de oxígeno fiable incluso de materiales difíciles como los óxidos.
Gestión de gases en circuito cerrado
El analizador ELEMENTRAC ONH-p 2 utiliza un sistema de gases cerrado en sobrepresión. Esto asegura que siempre el 100% del gas de muestra liberado llega a los detectores, lo que garantiza unos límites de detección bajos y una buena reproducibilidad.
Además de las soluciones integradas del ELEMENTRAC ON-p 2, hay otras opciones disponibles para aumentar la eficiencia y ampliar el rango de aplicación de su análisis elemental.
Autocleaner
Al fundir la muestra en un crisol de grafito a temperaturas de hasta 3000 °C se generan depósitos en el electrodo superior y en la cámara del horno, lo que puede afectar negativamente a la reproducibilidad de las mediciones.
El nuevo Autocleaner opcional elimina estos depósitos de forma fiable, y permite realizar análisis elementales precisos, incluso con grandes rendimientos. Además, el analizador elemental dispone de un eficiente horno de calibración y limpieza de gases para la limpieza preliminar del gas portador.
El software ELEMENTS basado en Windows es el dispositivo de control de todos los analizadores ELEMENTRAC de ELTRA.
La ventana central del software ELEMENTS (análisis y resultados) ofrece acceso directo a todas las funciones más importantes para el trabajo diario. Desde aquí se pueden agrupar y exportar los resultados de muestras ya analizadas, así como registrar y analizar muestras nuevas. También puede accederse a diversas funciones subordinadas como la configuración de la medición, el diagnóstico o el estado.
Todos los analizadores de ELTRA se integran a la perfección en la plataforma IoT de Verder Scientific, ofreciendo funciones avanzadas, conectividad sin interrupciones y ventajas adicionales:
¡Experimente ahora la potencia de la plataforma IoT de Verder Scientific y aproveche todo el potencial de sus analizadores de ELTRA!
aleaciones, aluminio, cenizas, carburos, hierro fundido, cerámica, cobre, ferroaleaciones, hierro, metales, menas, metales refractarios, silicio, acero, ...
El principio de medición del analizador elemental ELEMENTRAC ON-p 2 permite un amplio rango de medición. Para analizar la muestra, se pesa y se coloca en el mecanismo de carga tipo esclusa. El lavado con gas portador evita que el gas atmosférico (oxígeno y nitrógeno) entre en el horno.
El crisol de grafito se desgasifica en el horno a impulsos del analizador para reducir posibles contaminaciones (por ejemplo, hidrógeno residual). Tras una fase de estabilización, la muestra cae en el crisol y se funde. El monóxido de carbono se produce por la reacción del carbono del crisol de grafito y el oxígeno de la muestra. El nitrógeno y el hidrógeno se liberan en su forma elemental. El gas portador (helio) y los gases de la muestra pasan por un filtro antes de entrar en un catalizador de óxido de cobre que convierte el CO en CO2.
El CO2 se mide mediante las celdas infrarrojas para determinar el contenido de oxígeno. El CO2 y el agua se eliminan químicamente y el contenido de nitrógeno se mide en la celda de conductividad térmica. Como opción, se puede utilizar el económico argón para determinar el contenido de oxígeno y nitrógeno durante el análisis.
| Elementos | nitrógeno, oxígeno |
| Tipo de muestras | inorgánicas |
| Posición del horno | vertical |
| Portamuestras | crisoles de grafito |
| Área de aplicación | acero / metalurgía, cerámica, ingeniería / electrónica |
| Tipo de horno | horno a impulsos (máx. 8,5 KW*), temperaturas superiores a 3.000 °C |
| Principio de medición | solid state infrared absorption for oxygen thermal conductivity for nitrogen |
| Tiempo de análisis típico | 120 - 180 s |
| Sustancias químicas requeridas | hidróxido de sodio, perclorato de magnesio, óxido de cobre |
| Gases requeridos | compressed air, helium 99.995 % pure, argon 99.995% pure (if required), all gases with (2 - 4 bar / 30 - 60 psi) |
| Conexión eléctrica | 3~ 400 V, 50/60 Hz, max. 8,500 W |
| Medidas (A x H x F) | 57 x 77 x 63 cm |
| Peso | ~ 161 kg |
| Accesorios requeridos | PC, monitor, balanza (resolución 0,0001 g) |
| Accesorios opcionales | enfriador externo, purificación del gas portador, unidad de calibración del gas |
| - | * limitado a 6,8 kw en las opciones de aplicación |
Reservado el derecho a realizar modificaciones técnicas o correcciones.
