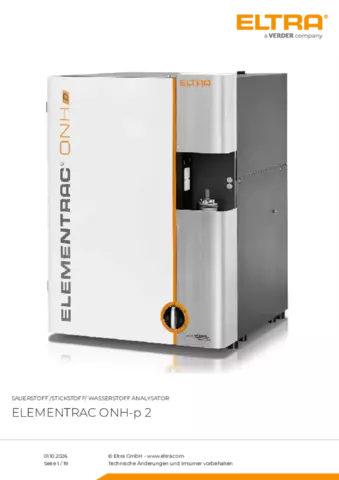

Der neue ELEMENTRAC ONH-p 2 ist ein leistungsfähiger und robuster Elementaranalysator zur Messung von Sauerstoff-, Stickstoff- und Wasserstoffkonzentrationen in anorganischen Proben wie Stahl, Eisen, Kupfer oder Keramiken. Die nachweisstarken NDIR und Wärmeleitdetektoren erfassen zuverlässig Elementkonzentrationen vom niedrigen ppm-Gehalt bis in den hohen Prozentbereich.
Dank der neuartigen Probenschleuse mit gepulster Kammerspülung und senkrechtem Fallkanal ist eine anwenderfreundliche und komfortable Analyse von stabförmigen, granularen oder pulverförmigen Proben mit einer Einwaage von bis 2 Gramm problemlos möglich. Der ELEMENTRAC ONH-p 2 Elementaranalysator erfüllt bzw. übertrifft die Anforderungen aller gängigen internationalen Normen wie z. B. ASTM E 1019 oder DIN EN 3976.
Produktvideo
Schritt 1: Anmelden der Probe in der ELEMENTS Software
Die Probe wird mit ihrer ID in der Software angemeldet. Das Gewicht wird von der Waage (siehe Schritt 2) automatisch übernommen.
Schritt 2: Einwaage und Applikation in die Probenschleuse
Der ELEMENTRAC ONH-p 2 analysiert Probenmengen von wenigen mg bis zu 2 Gramm sicher und präzise. Stabförmige oder granulare Proben können direkt aufgegeben werden. Für die Analyse von Pulvern wird eine Kapsel empfohlen, welche nicht verschlossen werden muss.
Schritt 3: Analyse
Ein leerer Graphittiegel wird auf die untere Elektrode gestellt und die Analyse in der ELEMENTS Software gestartet. Diese kontrolliert alle nachfolgenden Analysenschritte.
Schritt 4: Datenausgabe und Export
120 bis 180 Sekunden nach dem Analysenstart liegen die Messergebnisse vor und können via Report oder LIMS exportiert werden.
Der ELEMENTRAC ONH-p 2 lässt sich für die Bestimmung nur eines Elementes (O, N oder H)), sowie als Multielementanalysator (ON, OH, NH, ONH) konfigurieren. Während Sauerstoff als CO2 in bis zu zwei Infrarotmesszellen detektiert wird, werden Stickstoff und Wasserstoff in elementarer Form in einer Wärmeleitfähigkeitszelle bestimmt. Der ELEMENTRAC ONH-p 2 verwendet einen ON Modus mit Trägergas Helium (optional Argon) und einen OH Modus mit Trägergas Stickstoff, um die Vorteile der sensitiven Wärmeleitfähigkeitszelle für Stickstoff und Wasserstoff zu nutzen.
Die für den Betrieb des ELEMENTRAC ONH-p 2 notwendigen Chemikalien und Filter sind benutzerfreundlich auf der Frontseite angeordnet und lassen sich im Routinebetrieb hinter einer abnehmbaren Tür verbergen. Diese Anordnung reduziert den Zeitaufwand für Wartungen deutlich und erhöht die Anwenderfreundlichkeit. Zudem verbessern innovative Details signifikant die Reproduzierbarkeit von Messungen.
Innovative Probenschleuse & gepulste Probenkammerspülung
Die neue Probenschleuse des ONH-p 2 gewährleistet einen hohen Bedienkomfort und reproduzierbare Messwerte. Unterschiedlich geformte Proben wie feste Stücke, Granulate oder Pulver in Kapseln können bis zu einer Einwaage von 2000 mg appliziert und mit Hilfe der gepulsten Trägergasspülung in der Probenschleuse schnell von umgehender Atmosphäre befreit werden. Anschließend fällt die Probe zur Analyse senkrecht in den vorgeheizten Graphittiegel.
Leistungsstarker Katalysator
Bei der Analyse einer Probe im Graphittiegel entsteht Kohlenmonoxid (CO), welches im Katalysator zu Kohlendioxid (CO2) umgesetzt und nachfolgend in den IR Messzellen erfasst wird. Der wartungsfreundlich angebrachte Katalysator mit Kupferoxidfüllung gewährleistet eine vollständige Oxidation und somit eine sichere Sauerstoffanalyse auch bei schwierigen Proben wie z. B. Oxiden.
Geschlossener Gaskreislauf
Die ELEMENTRAC ONH-Serie verwendet ein geschlossenes Gassystem im Überdruck. Dieses stellt sicher, dass immer 100% des freigesetzten Probengases den Detektoren zugeführt wird, was niedrige Nachweisgrenzen und gute Reproduzierbarkeit gewährleistet.
Neben den integrierten Lösungen des ELEMENTRAC ONH-p 2 stehen weitere Optionen zur Verfügung, welche die Effizienz erhöhen und den Anwendungsbereich erweitern.
Autocleaner
Durch das Aufschmelzen der Probe in einem Graphittiegel bei Temperaturen von bis zu 3000 °C entstehen an der oberen Elektrode und im Ofenraum Ablagerungen, welche die Reproduzierbarkeit von ONH Messungen im Tagesverlauf negativ beeinflussen können. Der neue optionale Autocleaner des ELEMENTRAC ONH-p 2 entfernt diese Ablagerungen zuverlässig und ermöglicht so eine präzise Gasanalyse auch bei hohem Probenaufkommen. Darüber hinaus stehen eine effiziente Gaskalibrierung, sowie ein Gasreinigungsofen zur umfassenden Trägergasvorreinigung zur Verfügung.
Die übersichtliche, Windows-basierte ELEMENTS Software ist die zentrale Steuerung sämtlicher ELTRA ELEMENTRAC Elementaranalysatoren.
Das zentrale Fenster der ELEMENTS Software (Analyse und Ergebnisse) bietet direkten Zugang zu allen wesentlichen Funktionen für die tägliche Arbeit. Von hier aus können gemessene Proben gruppiert und exportiert, sowie neue Proben angemeldet und gemessen werden. Außerdem lassen sich verschiedene untergeordnete Funktionen, wie Messeinstellungen, Kalibrierung, Diagnose, Status, per Maus oder Tastatur aufrufen.
Alle ELTRA Analysatoren lassen sich nahtlos in die IoT-Plattform von Verder Scientific integrieren und bieten erweiterte Funktionen, nahtlose Konnektivität und zusätzliche Vorteile:
Erleben Sie noch heute die Leistungsfähigkeit der Verder Scientific IoT-Plattform und schöpfen Sie das volle Potenzial Ihrer ELTRA-Analysegeräte aus!
Legierungen, Aluminium, Asche, Karbide, Gusseisen, Keramik, Kupfer, Ferrolegierungen, Eisen, Metalle, Erze, Refraktärmetalle, Silizium, Stahl, ...
| Elemente | Sauerstoff, Stickstoff, Wasserstoff |
| Probenart | anorganisch |
| Ofenausrichtung | vertikal |
| Probenträger | Graphittiegel |
| Anwendungsbereich | Keramik, Maschinenbau / Elektrotechnik, Stahl / Metallurgie |
| Ofenart | Impulsofen (max. 8,5 KW*), für Temperaturen über 3.000 °C |
| Messprinzip | Infrarotabsorption für Sauerstoff, Wärmeleitfähigkeit für Stickstoff und Wasserstoff |
| Typische Analysenzeit | 120 - 180 s |
| Erforderliche Chemikalien | Kupferoxid, Magnesiumperchlorat, Natriumhydroxid, Schütze Reagenz |
| Erforderliche Gase | Druckluft, Helium 99.995 %, Stickstoff 99.995%, Argon 99.995% (bei Bedarf), alle Gase mit 2 - 4 bar / 30 - 60 psi |
| Energiebedarf | 3~ 400 V, 50/60 Hz, max. 8.500 W |
| Abmessungen (B x H x T) | 56 x 78 x 64 cm |
| Gewicht | ~ 165 kg |
| Erforderliches Zubehör | Monitor, PC, Waage (Auflösung 0,0001g) |
| Optionales Zubehör | Gaskalibrierungseinheit, Trägergas-Vorreinigung, externer Kühler |
| - | * in Applikationen auf 6,8 kW begrenzt |
Technische Änderungen und Irrtümer vorbehalten
