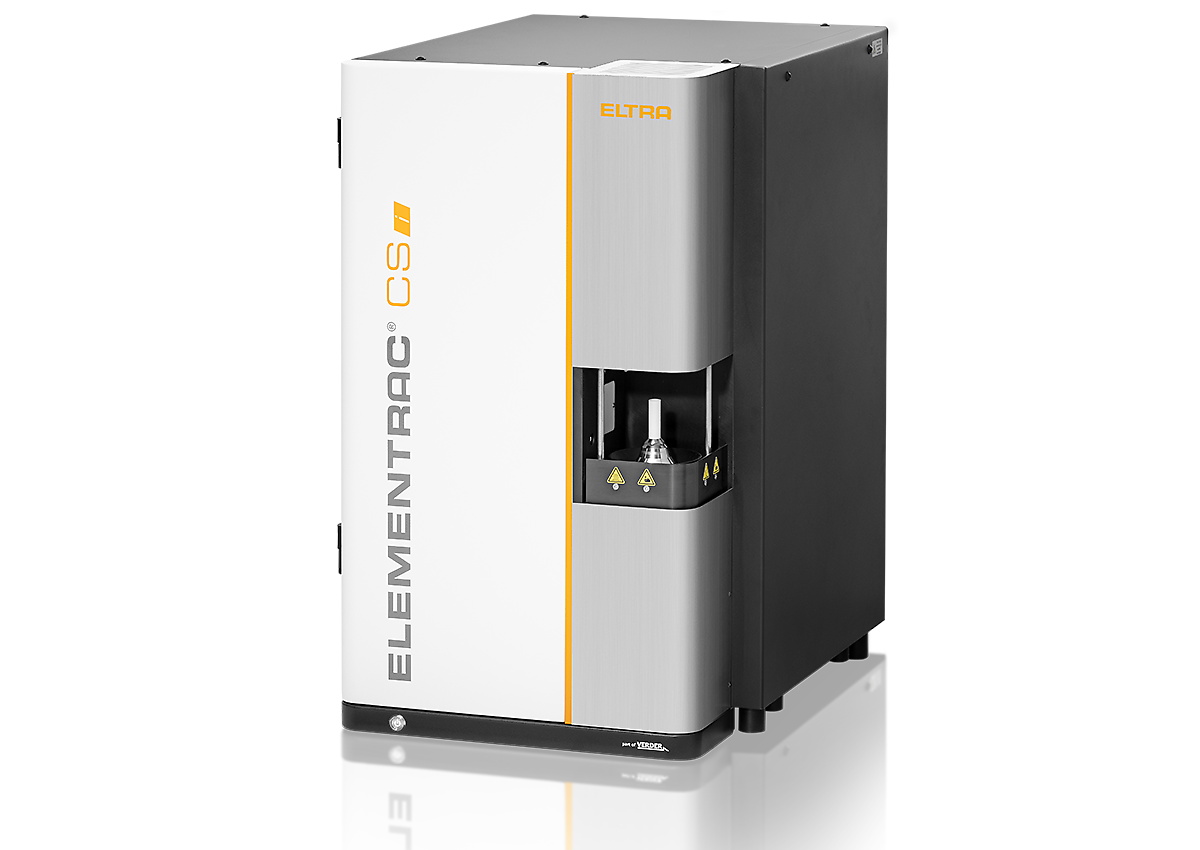

Kohlenstoff / Schwefel Analysator ELEMENTRAC CS‑i

Der Elementaranalysator ELEMENTRAC CS-i ermittelt die Konzentration von Kohlenstoff und Schwefel in anorganischen Proben durch Verbrennung im Induktionsofen und die nachfolgende Analyse der gasförmigen Verbrennungsprodukte CO₂ und SO₂.

Die hohen Temperaturen von über 2000 °C garantieren eine vollständige Zersetzung der Probe und damit eine sichere und präzise Elementaranalyse von Kohlenstoff und Schwefel über einen weiten Konzentrationsbereich.

Der ELEMENTRAC CS-i erfüllt oder übertrifft die Anforderungen aller gängigen Normen für die Kohlenstoff- und Schwefelmessung mittels Verbrennungsanalysatoren, wie z. B. ASTM E1019, DIN EN ISO 15350 .

Hier klicken, um das Video anzuschauen

Produktvideo

Kohlenstoff / Schwefel Analysator ELEMENTRAC CS-I

Wählbare Induktionsleistung zur präzisen Analyse leicht schmelzender Metalle
Beheizter Staubfilter zur verbesserten Schwefelanalyse
Leistungsfähiger Katalysator auf Platinbasis für präzise Kohlenstoffanalyse
Optimierte Trägergasführung zur Analyse staubiger Proben
Softwarebasierter Dichtigkeitstest
Optionale Staubabsaugung (für bedenkliche Stoffe auch mit Staubfilterklasse H)
Einpunkt- und Mehrpunktkalibration
Robustes Design ermöglicht den Einsatz in der Produktionskontrolle und Laboratorien
Wartungsarm

Kohlenstoff / Schwefel Analysator ELEMENTRAC CS-I Bedienung und Analysenablauf

Schritt 1: Anmelden der Probe in der ELEMENTS Software

Die Probe wird mit ihrer ID in der Software angemeldet. Ihr Gewicht wird von der Waage (siehe Schritt 2) automatisch übernommen.

Schritt 2: Einwaage und Zugabe von Zuschlägen

Für die C/S Analyse sind Probenmengen von 50 mg bis 1000 mg üblich. Diese werden in einen Keramiktiegel eingewogen und mit Zuschlagsstoffen (z. B. Wolfram) versehen. Für die sichere Analyse ist die Geometrie der Probe (z. B. Draht, Pulver, Pin usw.) unwesentlich.

Schritt 3: Analyse

Der Keramiktiegel mit der Probe wird auf den Probenständer des CS-i gestellt und die Analyse mit Hilfe der ELEMENTS Software gestartet. Die Software des CS-i steuert alle nachfolgenden Einzelschritte wie Verbrennung und Auswertung.

Schritt 4: Datenausgabe und Export

45-60 Sekunden nach dem Analysenstart liegen die Kohlenstoff- und Schwefelmesswerte vor und

können via Report oder LIMS exportiert werden.

Kohlenstoff / Schwefel Analysator ELEMENTRAC CS-I Konfigurationen

Der ELEMENTRAC CS-i kann für die Bestimmung nur eines Elements, Kohlenstoff oder Schwefel, konfiguriert werden oder für die simultane Analyse beider Elemente. Er nutzt dafür bis zu vier Infrarotmesszellen, die an die jeweiligen Kundenanforderungen angepasst werden können. Mit der Länge der Küvette steigt auch die Sensitivität für geringe Konzentrationen (z. B. 10 ppm). Kürzere Küvetten können auch noch Proben mit geringem Gehalt im ppm Bereich messen, allerdings steigt die Standardabweichung der gemessen Werte deutlich an. Für die optimale Messung von niedrigen und hohen Konzentrationen empfiehlt sich daher die Verwendung von zwei Infrarotmesszellen je Element. Neueste Detektortechnologie erlaubt eine erweiterte Konfiguration, um bei 1000 mg Einwaage den Messbereich von 0,6 ppm bis mehr als 6% zuverlässig abzudecken. Zudem bieten optionale Goldküvetten eine höhere Zuverlässigkeit bei der Elementaranalyse halogenhaltiger Proben.

Für die Messung von Materialien mit hohem Schwefelgehalt kann der CS-i auch mit robusteren Infrarotmesszellen ausgestattet werden, um den Messbereich zu erweitern und somit die Reproduzierbarkeit von Messwerten zu verbessern.

Eine weitere Option ist die Ausrüstung mit einer Halogenfalle. Der Kohlenstoff / Schwefel Analysator ist außerdem in einer speziellen Konfiguration für die Analyse von Zement erhältlich.

Infrarotmesszellen mit flexiblem Messbereich

Küvette mit variabler Länge

Kohlenstoff / Schwefel Analysator ELEMENTRAC CS-I Serienmäßig integrierte Lösungen

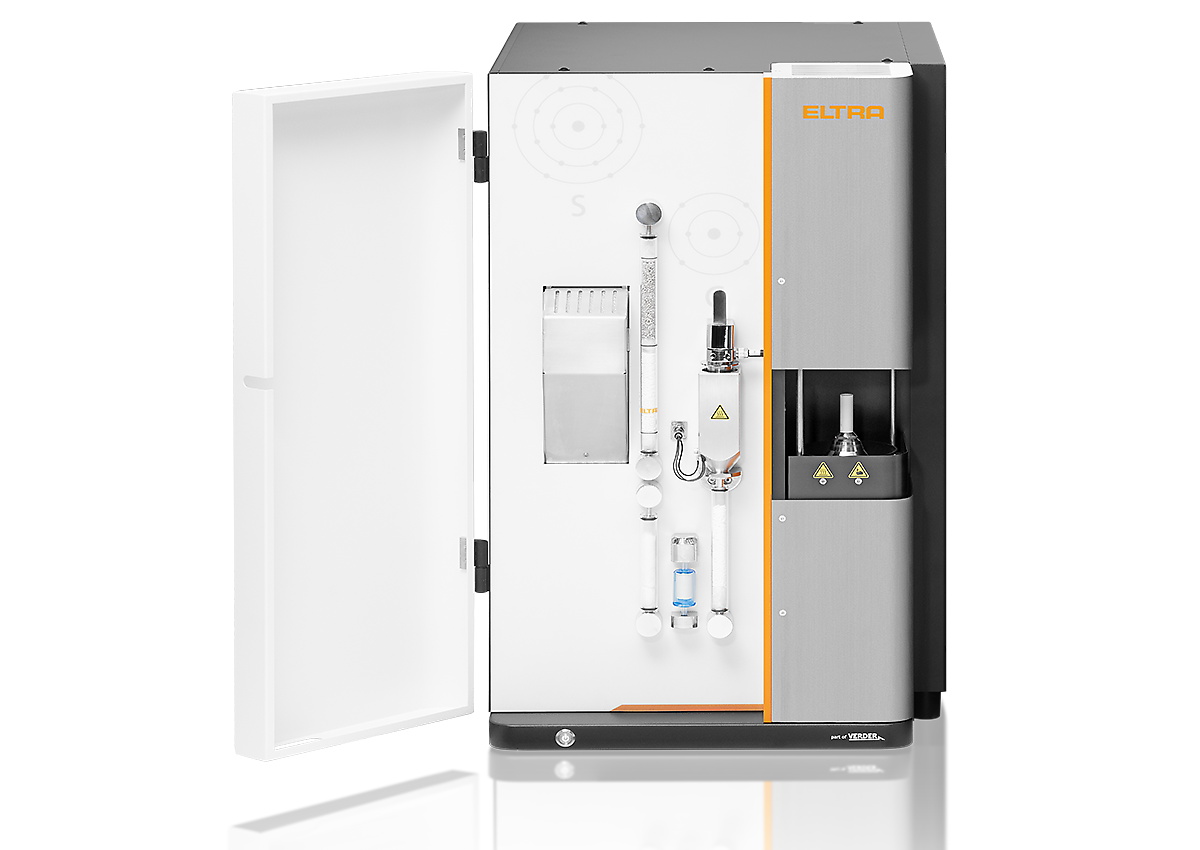

Die für den Betrieb des ELEMENTRAC CS-i notwendigen Chemikalien und Filter sind benutzerfreundlich auf der Frontseite angeordnet und lassen sich im Routinebetrieb hinter einer abnehmbaren Tür verbergen. Diese Anordnung reduziert den Zeitaufwand für Wartungen deutlich und erhöht die Anwenderfreundlichkeit. Zudem verbessern innovative Details am ELEMENTRAC CS-i signifikant die Reproduzierbarkeit der Kohlenstoff- und Schwefelmessungen.

Katalysator

Zur präziseren Bestimmung von Kohlenstoff
Verlängerter Reaktionspfad gewährleistet vollständige Oxidation unvollständiger Verbrennungsprodukte (Kohlenmonoxid)
Bestmögliche Reproduzierbarkeit auch bei sehr hohem Kohlenstoffgehalt

Beheizte Staubfalle

Der bei der induktiven Verbrennung entstehende Staub gelangt in einen externen Staubfilter
Die effiziente Heizung der Staubfalle verhindert die Kondensation von Wasserdampf
Signifikante Verbesserung der Wiederfindungsraten und Reproduzierbarkeit von Schwefelmessungen

Kundendefiniertes Lanzenmanagement / Sauerstoffversorgung

Individuelle Steuerung der Sauerstoffversorgung bei der induktiven Verbrennung
Eine Lanze spült den gesamten Sauerstoffstrom auf die Mitte des Tiegels, um den Kohlenstoff und Schwefel der Probe vollständig zu oxidieren (feste Proben)
Sauerstoffstrom wird über die Verbrennungskammer zugeführt, um Verwirbeln und Probenverlust zu vermeiden (staubige Proben)
Präzise Analyse von Proben mit geringer Dichte

Leistungskontrolle

Zur optimierten Verbrennung von leicht schmelzenden Metallen wie z. B. Kupfer, Zinn oder Magnesium
Reduzierte Leistungen im Induktionsofen (z. B. 80 %) ermöglichen eine sichere und präzise Analyse ohne Probenverlust durch starkes Spritzen beim Erhitzen der Probe

Kohlenstoff / Schwefel Analysator ELEMENTRAC CS-i Optionen

Neben den integrierten Lösungen des ELEMENTRAC CS-i stehen weitere Optionen zur Verfügung, die die Effizienz erhöhen und den Anwendungsbereich erweitern.

Automatischer Probengeber

Der Induktionsofen am ELEMENTRAC CS-i kann optional mit einem automatischen Probengeber ausgerüstet werden. Das Standardmodul verfügt über 36 Tiegelpositionen, beim XL Modell sind es sogar 130 Positionen, womit ELTRA in diesem Bereich den größten Autoloader im Markt anbietet.

TIC Modul

Kohlenstoff wird sowohl in seiner Gesamtheit (TC = Total Carbon), als auch in seinen Fraktionen (TOC = Total Organic Carbon) und TIC (Total Inorganic Carbon) bestimmt. Das ELTRA TIC Modul misst am ELEMENTRAC CS-i den TIC Gehalt (z.B. in Kalkstein) durch Ansäuern in Produkten wie Böden oder Baustoffen.

Hier klicken, um das Video anzuschauen

IoT - Internet of things Die Plattform für den Fernzugriff auf Ihre Geräte

Alle ELTRA Analysatoren lassen sich nahtlos in die IoT-Plattform von Verder Scientific integrieren und bieten erweiterte Funktionen, nahtlose Konnektivität und zusätzliche Vorteile:

Echtzeitüberwachung: Verschaffen Sie sich jederzeit Einblick in den Status Ihrer Maschinen Dank sofortigem Zugriff auf wichtige Daten.
Live-Benachrichtigungen: Bleiben Sie mit Sofortmeldungen über den Status ihrer Geräte auf dem neuesten Stand.
Einfache Datensicherung: Ob Sie ein einzelnes Gerät oder eine ganze Flotte sichern müssen, sichern Sie Ihre Daten mühelos und minimieren Ausfallzeiten.
Automatische Software-Updates: Verder Scientific IoT bringt Ihre Geräte-Software immer auf dem neuesten Stand und optimiert so Leistung und Zuverlässigkeit.
Zugriff auf Analysedaten: Die ELTRA-Analysegeräte bieten Ihnen Fernzugriff auf Analysedaten. So können Sie auch unterwegs bequem auf wichtige Daten zugreifen.
Autoloader-Effizienz: Nutzen Sie die höchste Leistungsfähigkeit der Remote-Analysenvorbereitung mit unserer Autoloader-Funktion, die einen unterbrechungsfreien Betrieb und eine erhöhte Produktivität für alle damit ausgestatteten Geräte gewährleistet.

Erleben Sie noch heute die Leistungsfähigkeit der Verder Scientific IoT-Plattform und schöpfen Sie das volle Potenzial Ihrer ELTRA-Analysegeräte aus!

Erfahren Sie mehr über die Verder Scientific IoT-Plattform!

Kohlenstoff / Schwefel Analysator ELEMENTRAC CS-i ELEMENTS-Software

Die übersichtliche, Windows-basierte ELEMENTS Software ist die zentrale Steuerung sämtlicher ELTRA ELEMENTRAC Elementaranalysatoren.

Das zentrale Fenster der ELEMENTS Software (Analyse und Ergebnisse) bietet direkten Zugang zu allen wesentlichen Funktionen für die tägliche Arbeit. Von hier aus können gemessene Proben gruppiert und exportiert, sowie neue Proben angemeldet und gemessen werden. Außerdem lassen sich verschiedene untergeordnete Funktionen, wie Messeinstellungen, Kalibrierung, Diagnose, Status, per Maus oder Tastatur aufrufen.

ELEMENTS-Software

Kohlenstoff / Schwefel Analysator ELEMENTRAC CS-i Typische Probenmaterialien

Legierungen, Aluminium, Asche, Karbide, Gusseisen, Zement, Keramik, Kupfer, Ferrolegierungen, Glas, Gips, Eisen, Kalkstein, Metalle, Mineralien, Erze, Refraktärmetalle, Sand, Silizium, Schlacke, Böden, Stahl, ...

Kupfer

Böden

Stahl

Kohlenstoff / Schwefel Analysator ELEMENTRAC CS-i Technische Daten

Elemente	Kohlenstoff, Schwefel
Probenart	anorganisch
Ofenausrichtung	vertikal
Probenträger	Keramiktiegel
Anwendungsbereich	Baustoffe, Geologie / Bergbau, Glas / Keramik, Maschinenbau / Elektrotechnik, Stahl / Metallurgie
Ofenart	Induktionsofen, Temperaturen über 2000 °C
Messprinzip	Infrarotabsorption
Anzahl IR-Zellen	1 - 4
Material IR Pfad	Aluminium (optional Gold)
Typische Analysenzeit	40 Sekunden (nominell)
Erforderliche Chemikalien	Magnesiumperchlorat, Natriumhydroxid auf Träger, Platin-basierter Katalysator
Erforderliche Gase	Pressluft (4 bar/ 60 psi) Sauerstoff 99,5 % (2 - 4 bar / 30 - 60 psi)
Energiebedarf	230 V, 50/60 Hz, max. 15 A, 3450 W
Abmessungen (B x H x T)	52 x 84 x 75 cm
Gewicht	~ 150 kg
Erforderliches Zubehör	Monitor, PC, Waage (Auflösung 0,0001g)
Optionales Zubehör	Ausglühofen HTF-540, Autoloader (für 36 Tiegel), Halogenfalle, Industriesauger, Trägergas-Reinigungsofen

Kohlenstoff / Schwefel Analysator ELEMENTRAC CS-i Funktionsprinzip

Im Induktionsofen wird die Probe im reinen Sauerstoffstrom aufgeschmolzen, wobei der enthaltene Schwefel zu Schwefeldioxid (SO₂), der enthaltene Kohlenstoff zu einem Gemisch von Kohlenmonoxid (CO) und Kohlendioxid (CO₂) reagiert. Die Verbrennungsgase werden über einen Staubfilter und einen Feuchtigkeitsabsorber gereinigt. Im Anschluss findet die Detektion des Schwefeldioxids in Infrarotmesszellen statt. Je nach Kundenwunsch können beim CS-i Infrarotmesszellen mit unterschiedlicher Empfindlichkeit (hoch/ niedrig) kombiniert werden. Nachfolgend zur Schwefelmessung finden die Oxidation von Kohlenmonoxid zu Kohlendioxid und die Oxidation von Schwefeldioxid zu Schwefeltrioxid statt. Das SO₃-Gas wird mit Cellulose entfernt und der Kohlenstoffgehalt wird über individuell konfigurierbare Infrarotmesszellen ermittelt. Der ELEMENTRAC CS-i Analysator kann mit bis zu vier unabhängigen IR Messzellen ausgestattet werden.

_{Technische Änderungen und Irrtümer vorbehalten}
